Chapitre 13 – T.P. : Focométrie
a) Lentilles convergentes

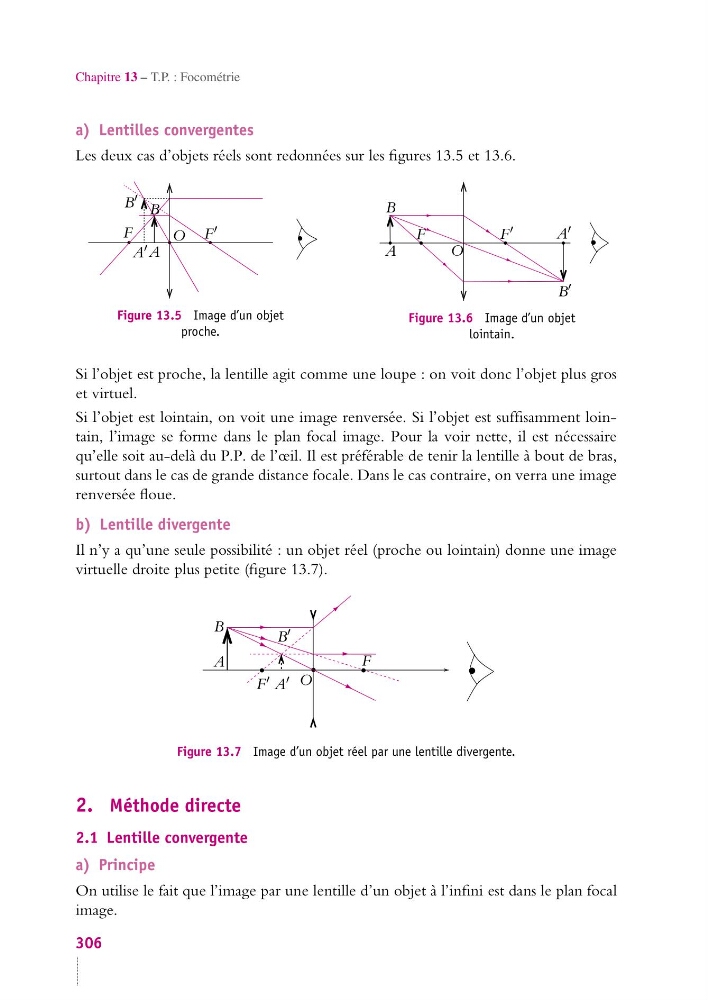

Les deux cas d’objets réels sont redonnées sur les figures 13.5 et 13.6.
A
A
B
B
F
F
O
Figure 13.5 Image d’un objet
proche.
A
A
B
B
F
F
O
Figure 13.6 Image d’un objet
lointain.
Si l’objet est proche, la lentille agit comme une loupe : on voit donc l’objet plus gros
et virtuel.
Si l’objet est lointain, on voit une image renversée. Si l’objet est suffisamment lointain, l’image se forme dans le plan focal image. Pour la voir nette, il est nécessaire
qu’elle soit au-delà du P.P. de l’œil. Il est préférable de tenir la lentille à bout de bras,
surtout dans le cas de grande distance focale. Dans le cas contraire, on verra une image
renversée floue.
b) Lentille divergente
Il n’y a qu’une seule possibilité : un objet réel (proche ou lointain) donne une image
virtuelle droite plus petite (figure 13.7).
A
A
B
B
F
F
O
Figure 13.7 Image d’un objet réel par une lentille divergente.
2. Méthode directe
2.1 Lentille convergente
a) Principe
On utilise le fait que l’image par une lentille d’un objet à l’infini est dans le plan focal
image.
306
