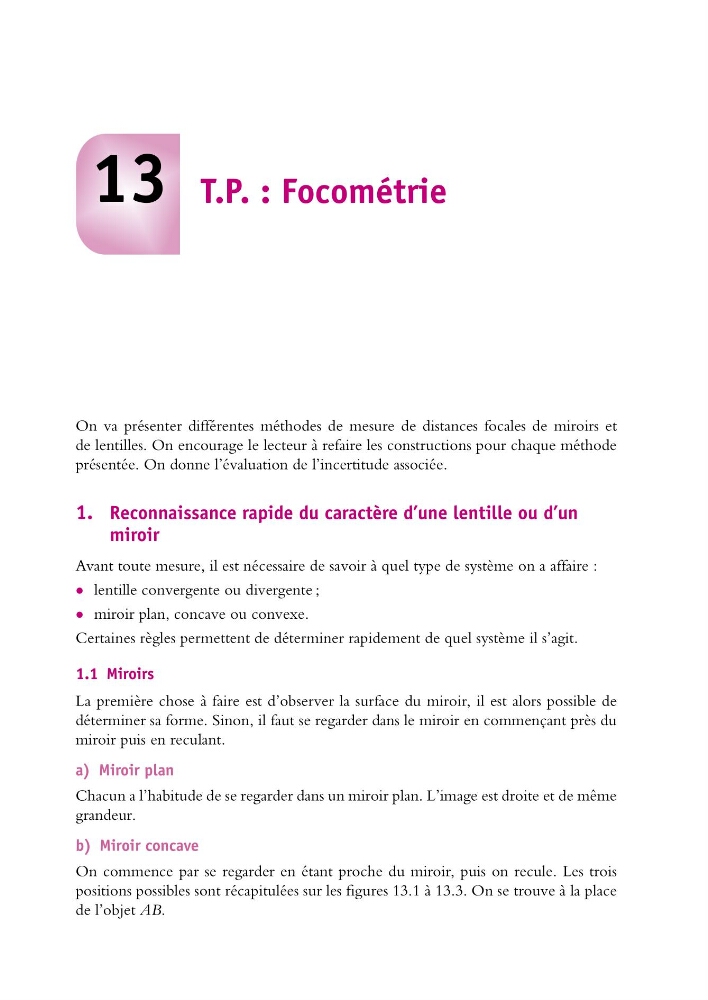

13 T.P. : Focométrie
On va présenter différentes méthodes de mesure de distances focales de miroirs et
de lentilles. On encourage le lecteur à refaire les constructions pour chaque méthode
présentée. On donne l’évaluation de l’incertitude associée.
1. Reconnaissance rapide du caractère d’une lentille ou d’un
miroir
Avant toute mesure, il est nécessaire de savoir à quel type de système on a affaire :
• lentille convergente ou divergente ;
• miroir plan, concave ou convexe.
Certaines règles permettent de déterminer rapidement de quel système il s’agit.
1.1 Miroirs
La première chose à faire est d’observer la surface du miroir, il est alors possible de
déterminer sa forme. Sinon, il faut se regarder dans le miroir en commençant près du
miroir puis en reculant.
a) Miroir plan
Chacun a l’habitude de se regarder dans un miroir plan. L’image est droite et de même
grandeur.
b) Miroir concave
On commence par se regarder en étant proche du miroir, puis on recule. Les trois
positions possibles sont récapitulées sur les figures 13.1 à 13.3. On se trouve à la place
de l’objet AB.
