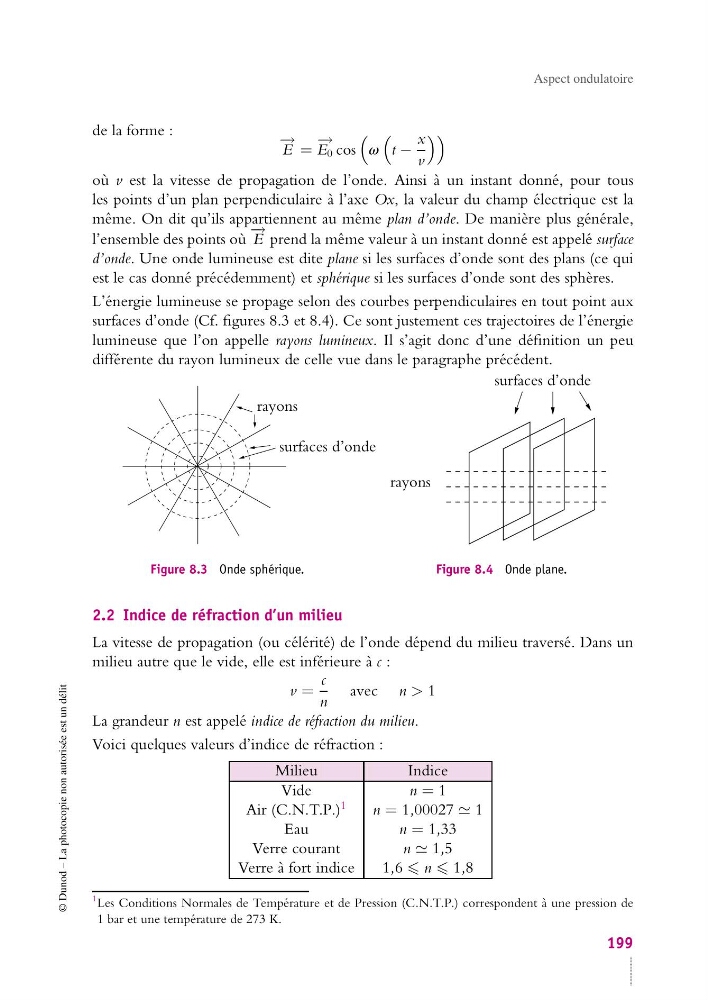

Aspect ondulatoire
de la forme :
− →
E =
− →
E 0 cos
v
t −
x
v
où v est la vitesse de propagation de l’onde. Ainsi à un instant donné, pour tous
les points d’un plan perpendiculaire à l’axe Ox, la valeur du champ électrique est la
même. On dit qu’ils appartiennent au même plan d’onde. De manière plus générale,
l’ensemble des points où
− →
E prend la même valeur à un instant donné est appelé surface
d’onde. Une onde lumineuse est dite plane si les surfaces d’onde sont des plans (ce qui
est le cas donné précédemment) et sphérique si les surfaces d’onde sont des sphères.
L’énergie lumineuse se propage selon des courbes perpendiculaires en tout point aux
surfaces d’onde (Cf. figures 8.3 et 8.4). Ce sont justement ces trajectoires de l’énergie
lumineuse que l’on appelle rayons lumineux. Il s’agit donc d’une définition un peu
différente du rayon lumineux de celle vue dans le paragraphe précédent.
rayons
surfaces d’onde
Figure 8.3 Onde sphérique.
rayons
surfaces d’onde
Figure 8.4 Onde plane.
2.2 Indice de réfraction d’un milieu
La vitesse de propagation (ou célérité) de l’onde dépend du milieu traversé. Dans un
milieu autre que le vide, elle est inférieure à c :
v =
c
n
avec n > 1
La grandeur n est appelé indice de réfraction du milieu.
Voici quelques valeurs d’indice de réfraction :
Milieu
Indice
Vide
n = 1
Air (C.N.T.P.)
1
n = 1,00027 1
Eau
n = 1,33
Verre courant
n 1,5
Verre à fort indice
1,6 n 1,8
1 Les Conditions Normales de Température et de Pression (C.N.T.P.) correspondent à une pression de
1 bar et une température de 273 K.
199
