114
Chapitre 5. Analyse des performances
vous n’en avez pas besoin, et de choisir les vôtres. Vous pouvez soit afficher l’évolution des compteurs en temps réel, soit enregistrer les mesures dans un fichier journal.
Cette dernière solution est idéale pour construire une baseline. L’affichage peut être
graphique (courbes d’évolution), ce qui est utile pour les compteurs dont il est intéressant de suivre la progression dans le temps, ou sous forme de tableau, pour obtenir
la valeur actuelle précise. Vous pouvez également, pour chaque compteur, modifier
l’échelle de sa ligne dans le graphe, afin de pouvoir mélanger des unités de mesures
diverses sur le même affichage, ainsi que la couleur et l’épaisseur de son trait.

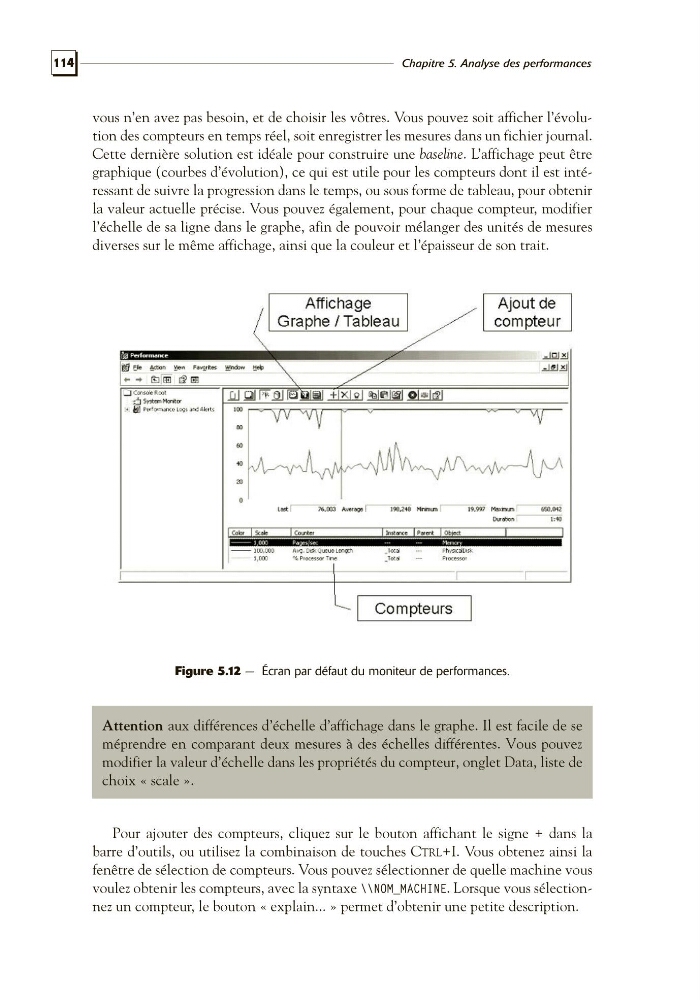

Figure 5.12 — Écran par défaut du moniteur de performances.
Attention aux différences d’échelle d’affichage dans le graphe. Il est facile de se
méprendre en comparant deux mesures à des échelles différentes. Vous pouvez
modifier la valeur d’échelle dans les propriétés du compteur, onglet Data, liste de
choix « scale ».
Pour ajouter des compteurs, cliquez sur le bouton affichant le signe + dans la
barre d’outils, ou utilisez la combinaison de touches CTRL+I. Vous obtenez ainsi la
fenêtre de sélection de compteurs. Vous pouvez sélectionner de quelle machine vous
voulez obtenir les compteurs, avec la syntaxe \\NOM_MACHINE. Lorsque vous sélectionnez un compteur, le bouton « explain... » permet d’obtenir une petite description.
