6.1. Prisme isocèle à angle droit
Ces prismes ont deux côtés égaux. L’angle A
vaut 90° de telle manière qu’un rayon en incidence normale sur l’une des faces du prisme
frappe l’hypoténuse avec un angle de 45° ; il est
alors en réflexion interne totale. En effet, si
n = 1,5 , l’angle limite est donné par r lim = 41,8
◦ .
Le rayon ressortant normal à l’autre face du
prisme a subi une déviation totale de 90° (figure
3.14). De tels prismes peuvent être utilisés comme
des miroirs dans lesquels l’intégralité du faisceau
est réfléchie (la précision sur l’angle existant
entre le faisceau incident et le faisceau ressortant
est absolue). L’ensemble de deux de ces prismes
provoque un retour à 180° ; c’est ce dernier procédé qui est utilisé dans les jumelles.
Si l’on accole deux prismes isocèles à angle droit
selon leur hypothénuse, on peut constituer un système de prismes en réflexion interne frustrée
(FTIR) discuté dans l’encart 3.3.
Optique
66
12
11
9 8
10
7
6
5
4
3
2
1
2
3
4
5
12 11
6 10 7
9
8

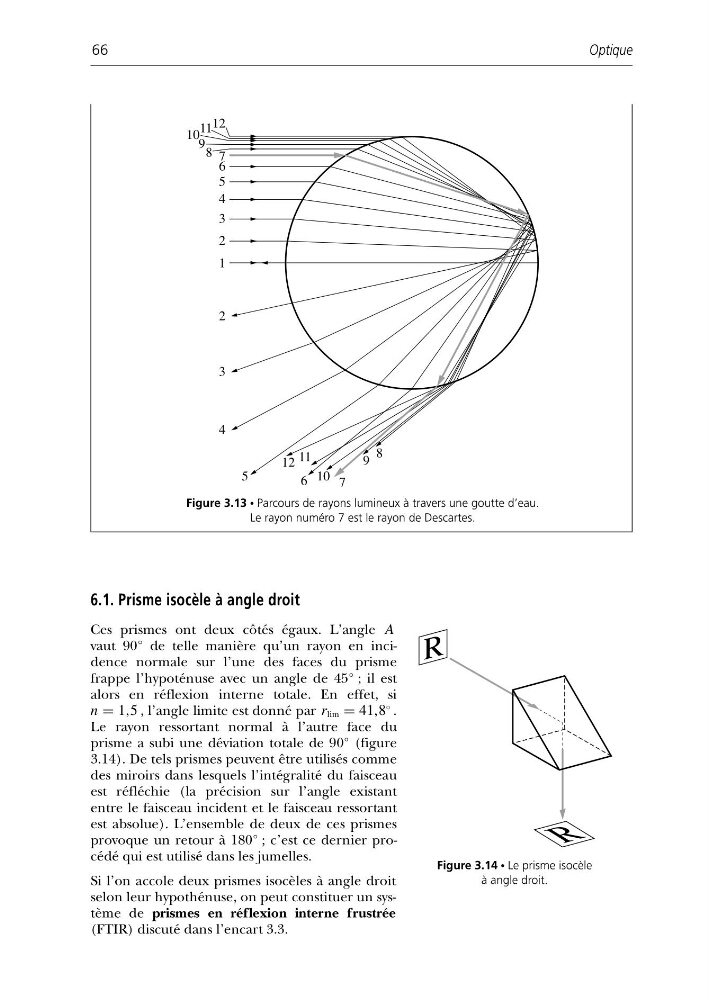

Figure 3.13 • Parcours de rayons lumineux à travers une goutte d’eau.
Le rayon numéro 7 est le rayon de Descartes.
Figure 3.14 • Le prisme isocèle
à angle droit.
