6. BOÎTES MYSTÉRIEUSES

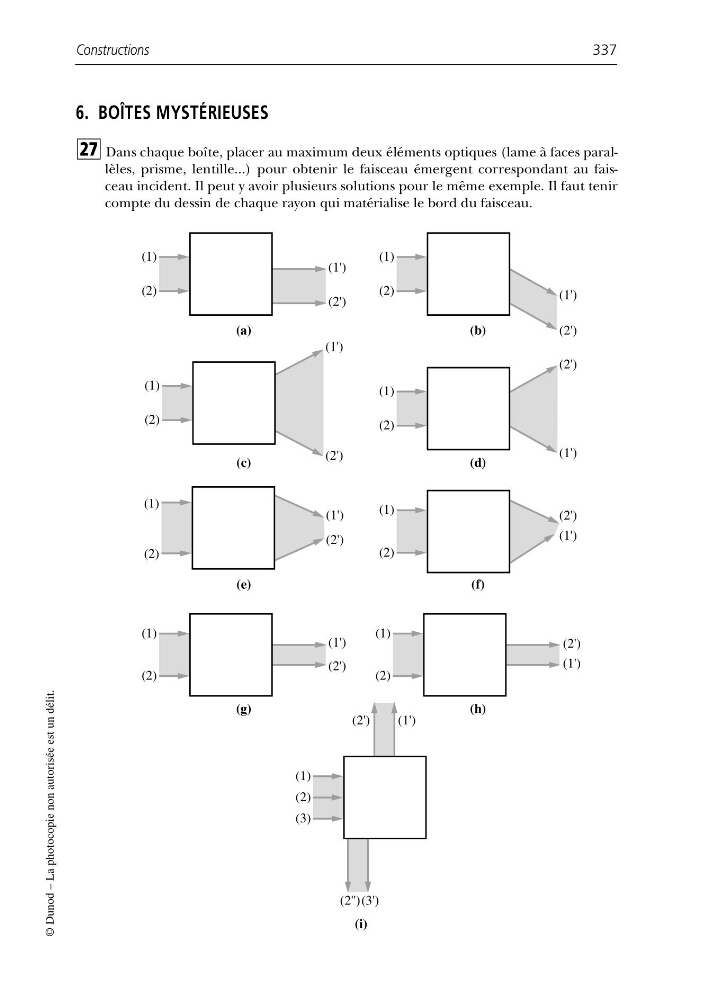

Dans chaque boîte, placer au maximum deux éléments optiques (lame à faces parallèles, prisme, lentille...) pour obtenir le faisceau émergent correspondant au faisceau incident. Il peut y avoir plusieurs solutions pour le même exemple. Il faut tenir
compte du dessin de chaque rayon qui matérialise le bord du faisceau.
