Ce chapitre, destiné à vérifier que toutes les notions abordées dans les
chapitres précédents sont acquises, utilise donc l’ensemble du cours.
Ce chapitre propose plusieurs types de constructions s’appuyant sur
toutes sur les notions de base présentées dans l’ensemble du cours. Il se
présente donc différemment puisqu’il demande une participation
directe du lecteur. Pour chaque système ou association de système proposé, le lecteur aura à faire lui-même la construction dont il trouvera le
corrigé en deuxième partie de chapitre. La technique de constructions
est détaillée dans chacun des chapitres correspondants.

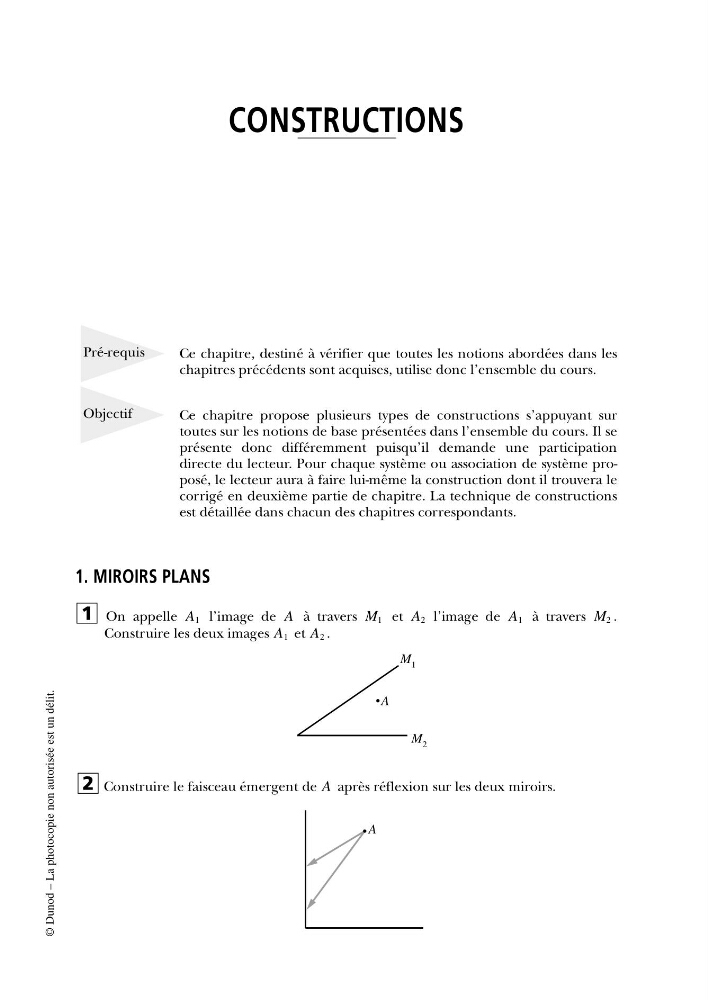

1. MIROIRS PLANS
On appelle A 1 l’image de A à travers M 1 et A 2 l’image de A 1 à travers M 2 .
Construire les deux images A 1 et A 2 .
1
CONSTRUCTIONS
Pré-requis
Objectif
;; ;;
;;
M 2
M 1
A
Construire le faisceau émergent de A après réflexion sur les deux miroirs.
2
;; ; ;
A
