passer pour traverser le système. C’est la pupille d’entrée. De même, de l’autre côté, D
2 ,
l’image de D à travers L 2 est la pupille de sortie (figure 10.7b). Finalement, tout rayon
passant à l’intérieur de D , provient d’un rayon incident passant à l’intérieur de la pupille
d’entrée et donne un rayon sortant à travers la pupille de sortie. De manière plus générale, si le système contient de nombreux éléments, la notion de pupille se généralise :
10 • Instruments et photométrie
293
© Dunod – La photocopie non autorisée est un délit.
L 1
L 1
A
A ' '
F 2
F' 2
F 1
D' 1
D
Pupille d'entrée
A
A ' '
F 2
F' 2
F 1
F' 1
D' 1
D' 2
D
Pupille d'entrée
Pupille de sortie
F' 1
(b)
(a)

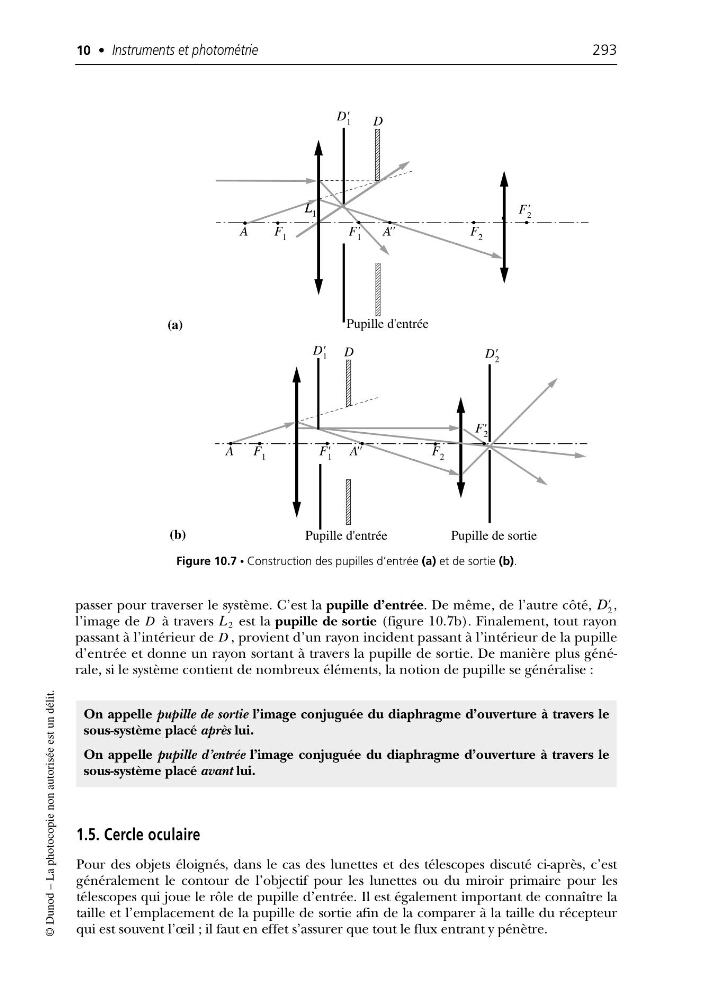

Figure 10.7 • Construction des pupilles d’entrée (a) et de sortie (b).
On appelle pupille de sortie l’image conjuguée du diaphragme d’ouverture à travers le
sous-système placé après lui.
On appelle pupille d’entrée l’image conjuguée du diaphragme d’ouverture à travers le
sous-système placé avant lui.
1.5. Cercle oculaire
Pour des objets éloignés, dans le cas des lunettes et des télescopes discuté ci-après, c’est
généralement le contour de l’objectif pour les lunettes ou du miroir primaire pour les
télescopes qui joue le rôle de pupille d’entrée. Il est également important de connaître la
taille et l’emplacement de la pupille de sortie afin de la comparer à la taille du récepteur
qui est souvent l’œil ; il faut en effet s’assurer que tout le flux entrant y pénètre.
