– Tous les points situés entre l’axe et A sont vus par tous les points de la pupille. Ils
constituent le champ de pleine lumière. Son demi-champ angulaire, noté γ 0 est
donné par :
tan γ 0 =
R − r
D
– Les points situés entre A et A
ne sont vus que par une moitié au plus de la pupille.
En particulier, le point A
est vu par exactement la moitié de la pupille ; il est à la
limite du champ moyen. Son demi-champ angulaire, noté γ est donné par :
tan γ =
R
D
– Au-delà de A
, aucun point ne peut être vu par l’œil. A
est à la limite du champ
extrême ou de contour. Son demi-champ angulaire, noté γ 1 est donné par :
tan γ 1 =
R + r
D
Généralement, on se contente du champ moyen. Dans le cas de l’œil, le rayon de la
pupille r étant très petit devant celui de la lucarne R , les trois angles précédents peuvent être considérés égaux.
L
L'
Q
O
Q'
Pupille
Lucarne
A''
A'
A
L
r
L'
A''
A'
A
D
γ 1
γ 0
γ
R
(a)
(b)
Plan P
Plan P
Plan P

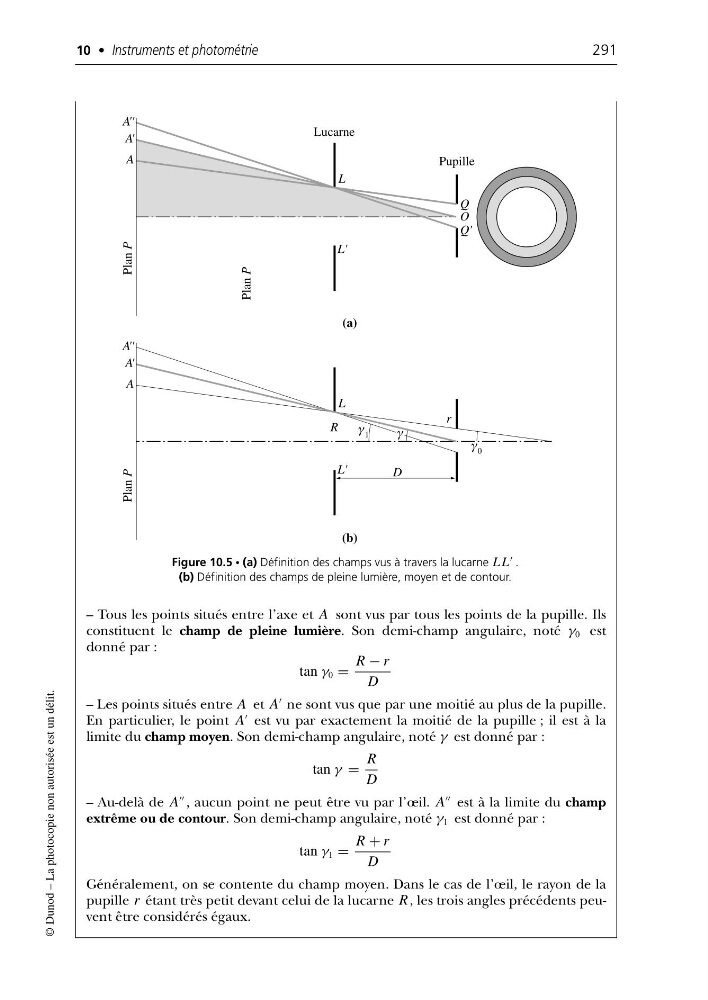

Figure 10.5 • (a) Définition des champs vus à travers la lucarne L L
.
(b) Définition des champs de pleine lumière, moyen et de contour.
