5 • Cycles
thermodynamiques
215
5.5 Les cycles inverses
à compression mécanique de vapeur
© Dunod – La photocopie non autorisée est un délit.
est un cycle ditherme réversible, c’est donc un cycle de Carnot qui a le COP
de Carnot.
Le gain apporté par ce cycle est important dans le cas du cycle supercritique du CO 2 (Figure 5.37), car le cycle de référence a un COP qui est
très éloigné du cycle de Carnot. L’avantage d’une telle configuration est
que l’on peut supprimer le refroidisseur de gaz (l’équivalent du condenseur dans un cycle transcritique) et obtenir l’architecture de cycle présentée sur la figure 5.38.
5.5.6 Le cycle de pompe à chaleur à compression mécanique
de vapeur
Une pompe à chaleur comporte les mêmes composants qu’un groupe
de production de froid. La seule différence est la gestion de la chaleur.
Dans une pompe à chaleur, c’est la chaleur rejetée au condenseur qui est
valorisée et non pas le froid produit à l’évaporateur. Dans ces conditions,
le tracé du cycle et les bilans sont identiques à ceux présentés dans le
Enthalpie (kJ · kg – 1 )
Pression (bar)
125
100
4
x
1 – x
5
6
7
1
2
T 1 = 40 ˚C
T 0 = – 20 ˚C
75
50
25
50
100
150
200
250
300
350
400

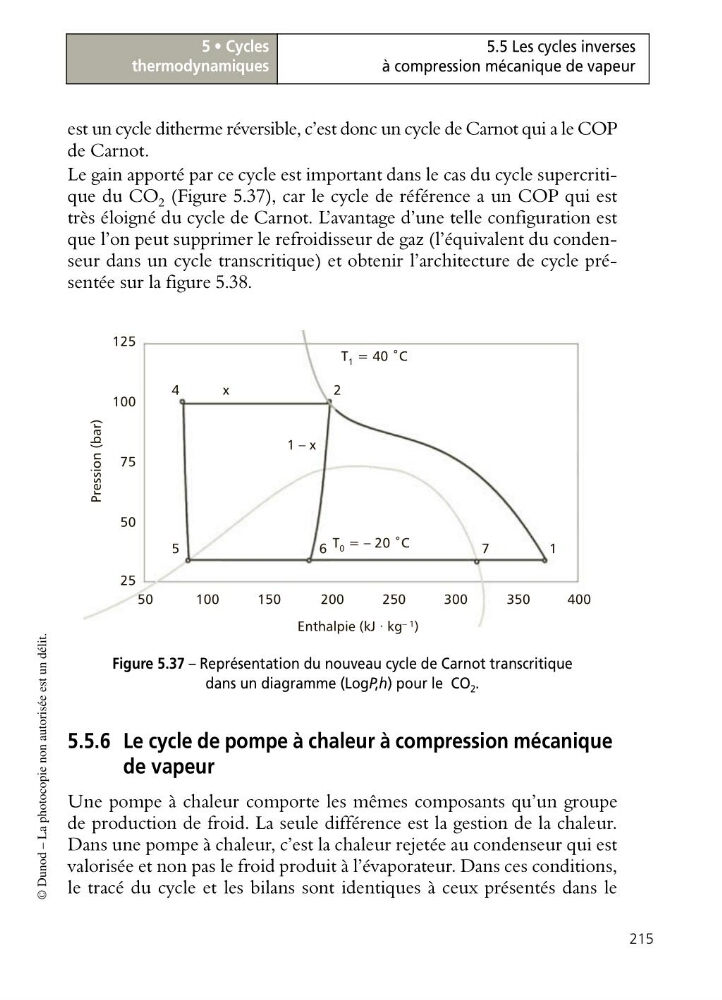

Figure 5.37 – Représentation du nouveau cycle de Carnot transcritique
dans un diagramme (LogP,h) pour le CO 2 .
