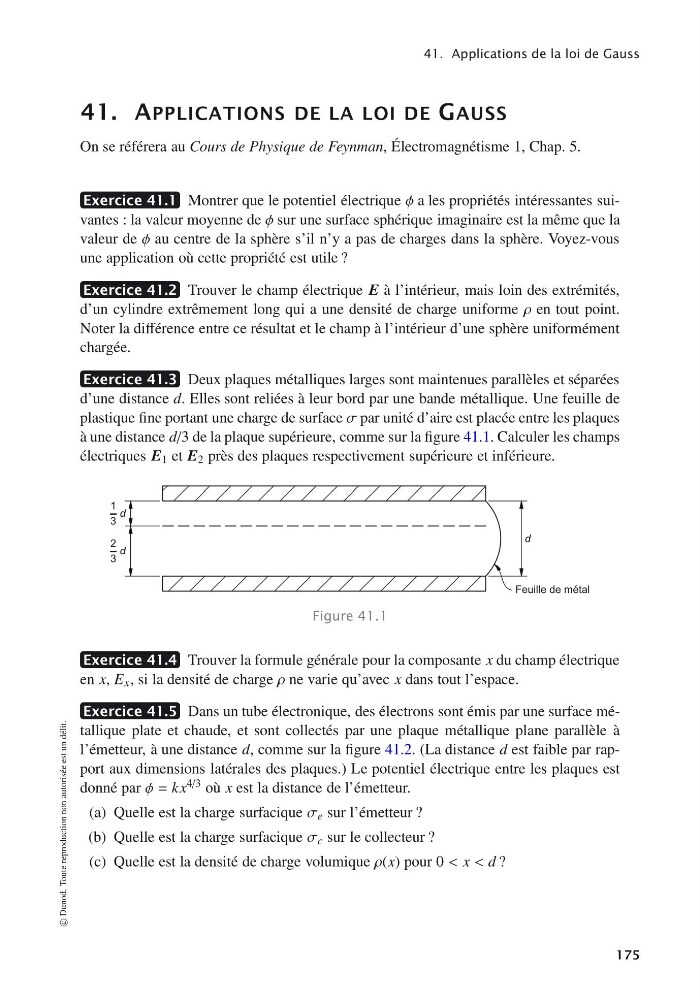

41. APPLICATIONS DE LA LOI DE GAUSS
On se référera au Cours de Physique de Feynman, Électromagnétisme 1, Chap. 5.
Exercice 41.1 Montrer que le potentiel électrique φ a les propriétés intéressantes suivantes : la valeur moyenne de φ sur une surface sphérique imaginaire est la même que la
valeur de φ au centre de la sphère s’il n’y a pas de charges dans la sphère. Voyez-vous
une application où cette propriété est utile ?
Exercice 41.2 Trouver le champ électrique E à l’intérieur, mais loin des extrémités,
d’un cylindre extrêmement long qui a une densité de charge uniforme ρ en tout point.
Noter la différence entre ce résultat et le champ à l’intérieur d’une sphère uniformément
chargée.
Exercice 41.3 Deux plaques métalliques larges sont maintenues parallèles et séparées
d’une distance d. Elles sont reliées à leur bord par une bande métallique. Une feuille de
plastique fine portant une charge de surface σ par unité d’aire est placée entre les plaques
à une distance d/3 de la plaque supérieure, comme sur la figure 41.1. Calculer les champs
électriques E 1 et E 2 près des plaques respectivement supérieure et inférieure.
d
2
3
d
1
3
d
Feuille de métal
Figure 41.1
Exercice 41.4 Trouver la formule générale pour la composante x du champ électrique
en x, E x , si la densité de charge ρ ne varie qu’avec x dans tout l’espace.
Exercice 41.5 Dans un tube électronique, des électrons sont émis par une surface métallique plate et chaude, et sont collectés par une plaque métallique plane parallèle à
l’émetteur, à une distance d, comme sur la figure 41.2. (La distance d est faible par rapport aux dimensions latérales des plaques.) Le potentiel électrique entre les plaques est
donné par φ = kx 4/3 où x est la distance de l’émetteur.
(a) Quelle est la charge surfacique σ e sur l’émetteur ?
(b) Quelle est la charge surfacique σ c sur le collecteur ?
(c) Quelle est la densité de charge volumique ρ(x) pour 0 < x < d ?
