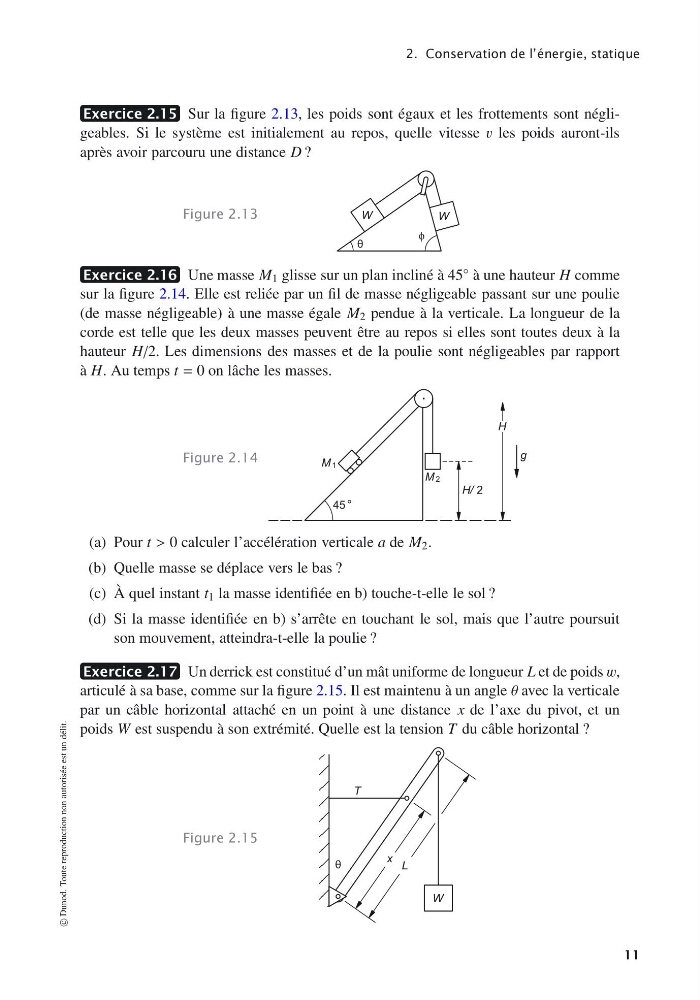

2. Conservation de l’énergie, statique
Exercice 2.15 Sur la figure 2.13, les poids sont égaux et les frottements sont négligeables. Si le système est initialement au repos, quelle vitesse v les poids auront-ils
après avoir parcouru une distance D ?
Figure 2.13
θ
φ
W
W
Exercice 2.16 Une masse M 1 glisse sur un plan incliné à 45 ◦ à une hauteur H comme
sur la figure 2.14. Elle est reliée par un fil de masse négligeable passant sur une poulie
(de masse négligeable) à une masse égale M 2 pendue à la verticale. La longueur de la
corde est telle que les deux masses peuvent être au repos si elles sont toutes deux à la
hauteur H/2. Les dimensions des masses et de la poulie sont négligeables par rapport
à H. Au temps t = 0 on lâche les masses.
Figure 2.14
45 °
M 1
M 2
g
H/ 2
H
(a) Pour t > 0 calculer l’accélération verticale a de M 2 .
(b) Quelle masse se déplace vers le bas ?
(c) À quel instant t 1 la masse identifiée en b) touche-t-elle le sol ?
(d) Si la masse identifiée en b) s’arrête en touchant le sol, mais que l’autre poursuit
son mouvement, atteindra-t-elle la poulie ?
Exercice 2.17 Un derrick est constitué d’un mât uniforme de longueur L et de poids w,
articulé à sa base, comme sur la figure 2.15. Il est maintenu à un angle θ avec la verticale
par un câble horizontal attaché en un point à une distance x de l’axe du pivot, et un
poids W est suspendu à son extrémité. Quelle est la tension T du câble horizontal ?
Figure 2.15
θ
x L
W
T
© Dunod. Toute reproduction non autorisée est un délit.
11
Exercice 2.15 Sur la figure 2.13, les poids sont égaux et les frottements sont négligeables. Si le système est initialement au repos, quelle vitesse v les poids auront-ils
après avoir parcouru une distance D ?
Figure 2.13
θ
φ
W
W
Exercice 2.16 Une masse M 1 glisse sur un plan incliné à 45 ◦ à une hauteur H comme
sur la figure 2.14. Elle est reliée par un fil de masse négligeable passant sur une poulie
(de masse négligeable) à une masse égale M 2 pendue à la verticale. La longueur de la
corde est telle que les deux masses peuvent être au repos si elles sont toutes deux à la
hauteur H/2. Les dimensions des masses et de la poulie sont négligeables par rapport
à H. Au temps t = 0 on lâche les masses.
Figure 2.14
45 °
M 1
M 2
g
H/ 2
H
(a) Pour t > 0 calculer l’accélération verticale a de M 2 .
(b) Quelle masse se déplace vers le bas ?
(c) À quel instant t 1 la masse identifiée en b) touche-t-elle le sol ?
(d) Si la masse identifiée en b) s’arrête en touchant le sol, mais que l’autre poursuit
son mouvement, atteindra-t-elle la poulie ?
Exercice 2.17 Un derrick est constitué d’un mât uniforme de longueur L et de poids w,
articulé à sa base, comme sur la figure 2.15. Il est maintenu à un angle θ avec la verticale
par un câble horizontal attaché en un point à une distance x de l’axe du pivot, et un
poids W est suspendu à son extrémité. Quelle est la tension T du câble horizontal ?
Figure 2.15
θ
x L
W
T
© Dunod. Toute reproduction non autorisée est un délit.
11
