Chapitre 10
295

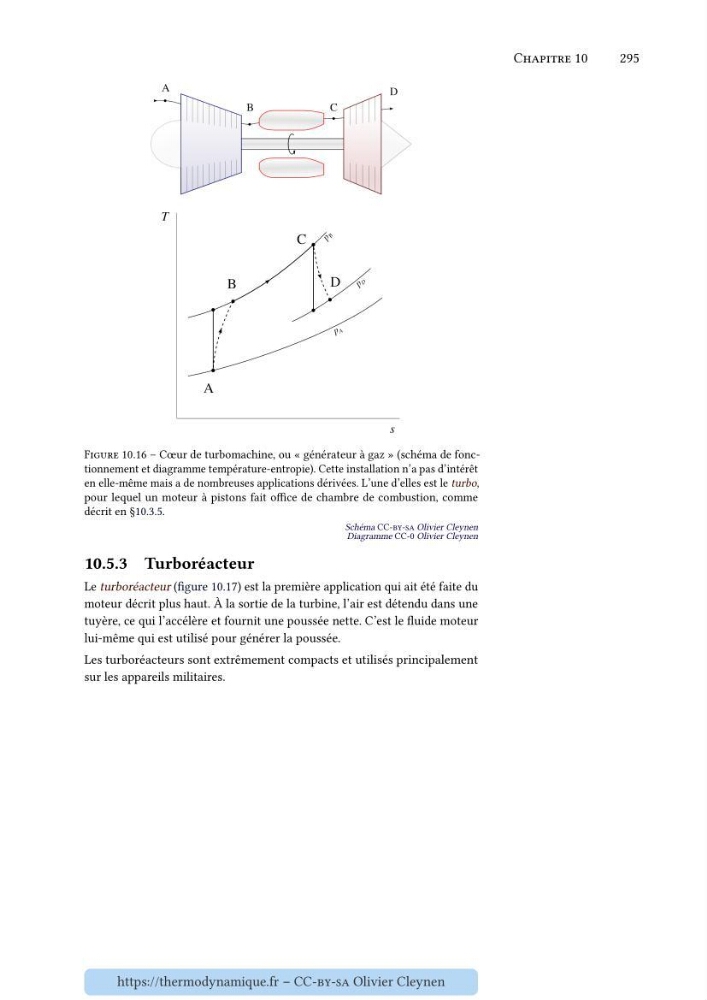

Figure 10.16 – Cœur de turbomachine, ou « générateur à gaz » (schéma de fonctionnement et diagramme température-entropie). Cette installation n’a pas d’intérêt
en elle-même mais a de nombreuses applications dérivées. L’une d’elles est le turbo,
pour lequel un moteur à pistons fait office de chambre de combustion, comme
décrit en §10.3.5.
Schéma CC-by-sa Olivier Cleynen
Diagramme CC-0 Olivier Cleynen
10.5.3 Turboréacteur
Le turboréacteur (figure 10.17) est la première application qui ait été faite du
moteur décrit plus haut. À la sortie de la turbine, l’air est détendu dans une
tuyère, ce qui l’accélère et fournit une poussée nette. C’est le fluide moteur
lui-même qui est utilisé pour générer la poussée.
Les turboréacteurs sont extrêmement compacts et utilisés principalement
sur les appareils militaires.
https://thermodynamique.fr – CC-by-sa Olivier Cleynen
