260
Chapitre 9

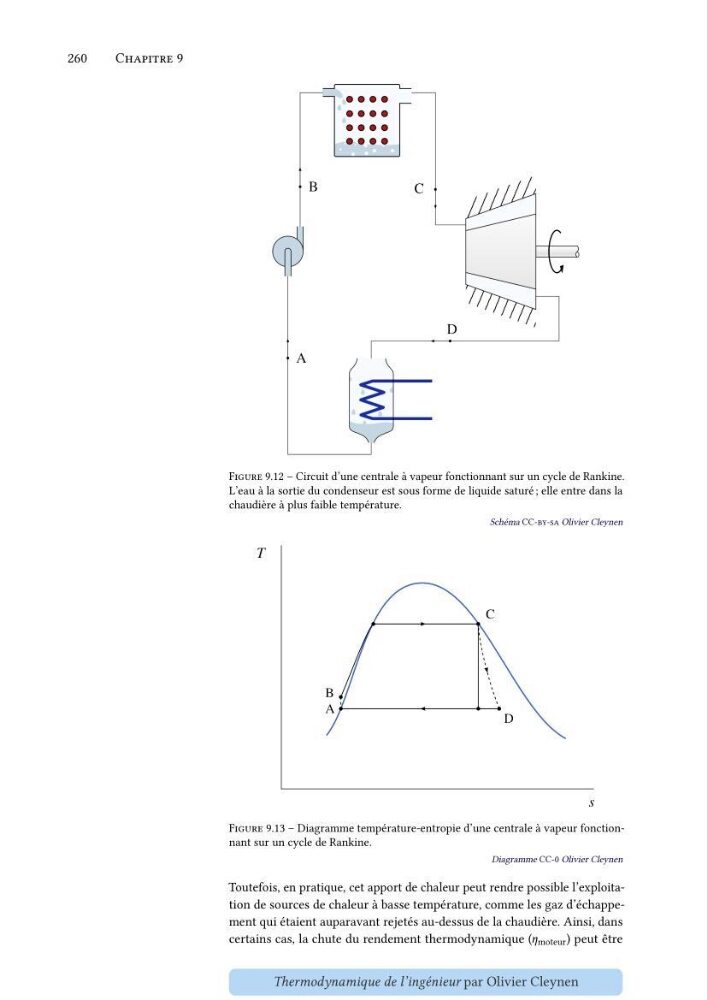

Figure 9.12 – Circuit d’une centrale à vapeur fonctionnant sur un cycle de Rankine.
L’eau à la sortie du condenseur est sous forme de liquide saturé ; elle entre dans la
chaudière à plus faible température.
Schéma CC-by-sa Olivier Cleynen
Figure 9.13 – Diagramme température-entropie d’une centrale à vapeur fonctionnant sur un cycle de Rankine.
Diagramme CC-0 Olivier Cleynen
Toutefois, en pratique, cet apport de chaleur peut rendre possible l’exploitation de sources de chaleur à basse température, comme les gaz d’échappement qui étaient auparavant rejetés au-dessus de la chaudière. Ainsi, dans
certains cas, la chute du rendement thermodynamique (í µí¼ moteur ) peut être
Thermodynamique de l’ingénieur par Olivier Cleynen
