Chapitre 9
257

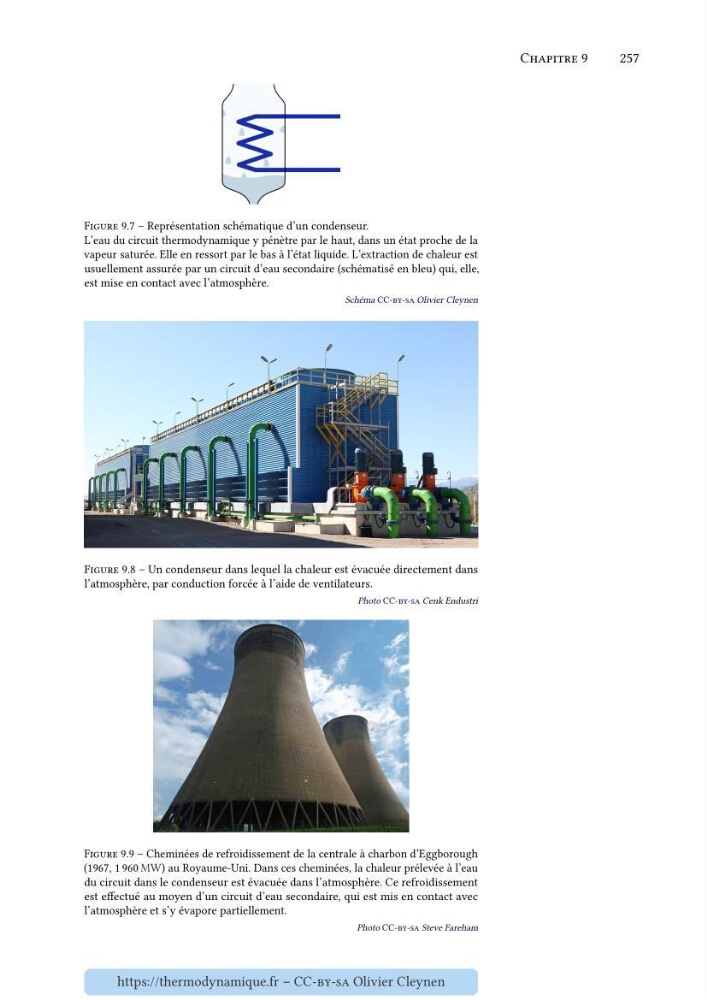

Figure 9.7 – Représentation schématique d’un condenseur.
L’eau du circuit thermodynamique y pénètre par le haut, dans un état proche de la
vapeur saturée. Elle en ressort par le bas à l’état liquide. L’extraction de chaleur est
usuellement assurée par un circuit d’eau secondaire (schématisé en bleu) qui, elle,
est mise en contact avec l’atmosphère.
Schéma CC-by-sa Olivier Cleynen
Figure 9.8 – Un condenseur dans lequel la chaleur est évacuée directement dans
l’atmosphère, par conduction forcée à l’aide de ventilateurs.
Photo CC-by-sa Cenk Endustri
Figure 9.9 – Cheminées de refroidissement de la centrale à charbon d’Eggborough
(1967, 1 960 MW) au Royaume-Uni. Dans ces cheminées, la chaleur prélevée à l’eau
du circuit dans le condenseur est évacuée dans l’atmosphère. Ce refroidissement
est effectué au moyen d’un circuit d’eau secondaire, qui est mis en contact avec
l’atmosphère et s’y évapore partiellement.
Photo CC-by-sa Steve Fareham
https://thermodynamique.fr – CC-by-sa Olivier Cleynen
