Chapitre 6
159
Les réfrigérateurs et climatiseurs (figure 6.9) sont agencés de façon à
extraire de la chaleur d’un corps à basse température, le plus souvent
une chambre froide.

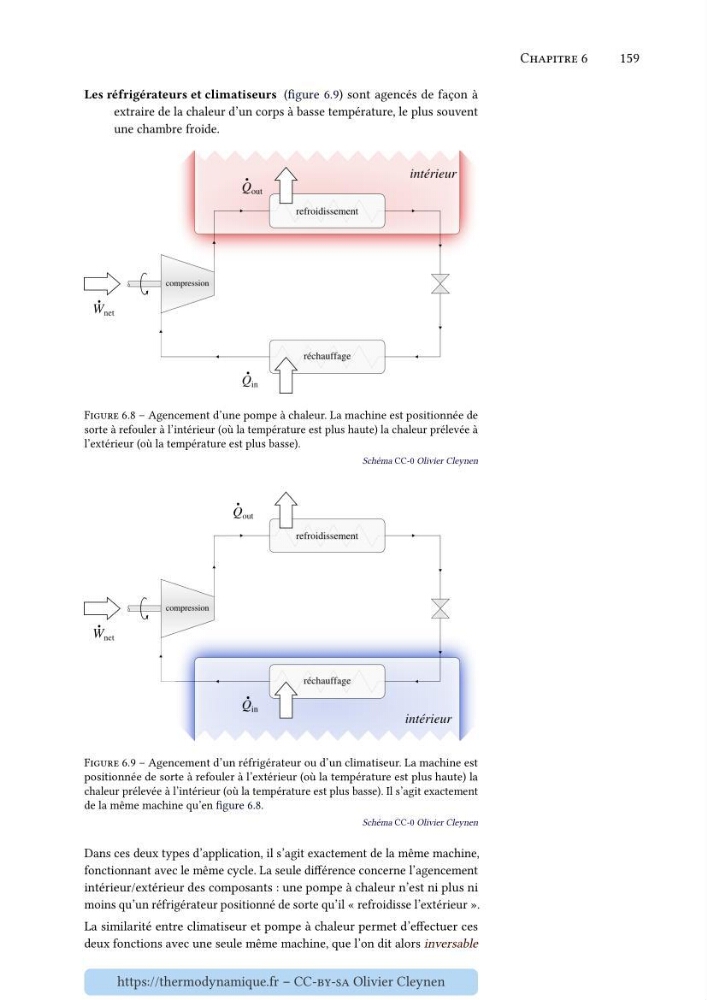

Figure 6.8 – Agencement d’une pompe à chaleur. La machine est positionnée de
sorte à refouler à l’intérieur (où la température est plus haute) la chaleur prélevée à
l’extérieur (où la température est plus basse).
Schéma CC-0 Olivier Cleynen
Figure 6.9 – Agencement d’un réfrigérateur ou d’un climatiseur. La machine est
positionnée de sorte à refouler à l’extérieur (où la température est plus haute) la
chaleur prélevée à l’intérieur (où la température est plus basse). Il s’agit exactement
de la même machine qu’en figure 6.8.
Schéma CC-0 Olivier Cleynen
Dans ces deux types d’application, il s’agit exactement de la même machine,
fonctionnant avec le même cycle. La seule différence concerne l’agencement
intérieur/extérieur des composants : une pompe à chaleur n’est ni plus ni
moins qu’un réfrigérateur positionné de sorte qu’il « refroidisse l’extérieur ».
La similarité entre climatiseur et pompe à chaleur permet d’effectuer ces
deux fonctions avec une seule même machine, que l’on dit alors inversable
https://thermodynamique.fr – CC-by-sa Olivier Cleynen
