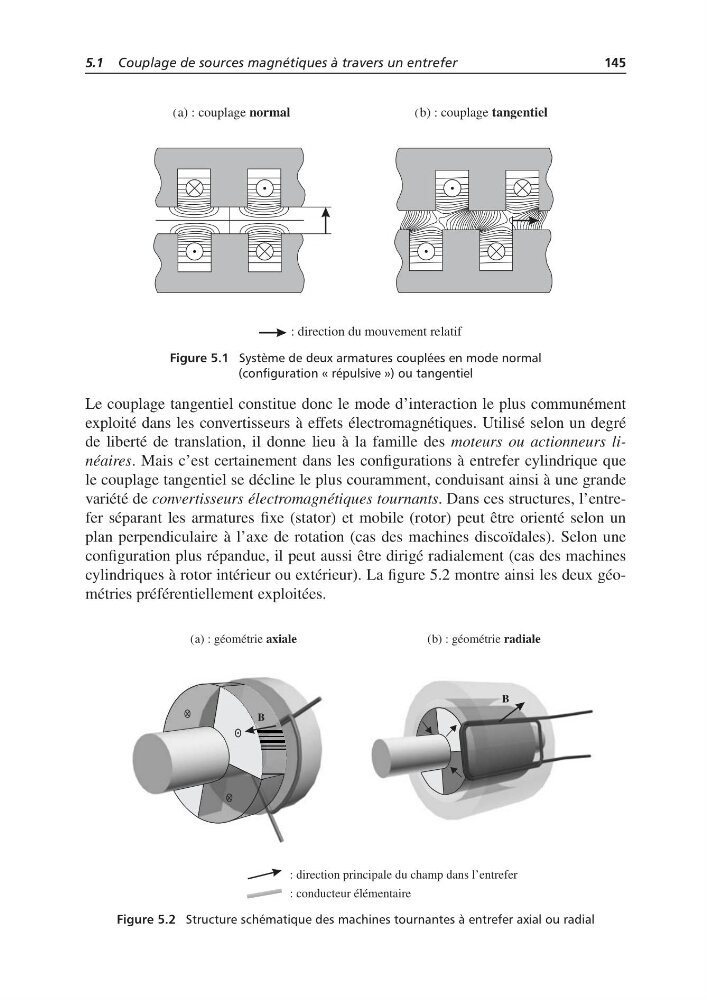

5.1 Couplage de sources magnétiques à travers un entrefer
145
(a) : couplage normal
O
(b) : couplage tangentiel
O
: direction du mouvement relatif
Figure 5.1 Système de deux armatures couplées en mode normal
(configuration « répulsive ») ou tangentiel
Le couplage tangentiel constitue donc le mode d’interaction le plus communément
exploité dans les convertisseurs à effets électromagnétiques. Utilisé selon un degré
de liberté de translation, il donne lieu à la famille des moteurs ou actionneurs linéaires. Mais c’est certainement dans les configurations à entrefer cylindrique que
le couplage tangentiel se décline le plus couramment, conduisant ainsi à une grande
variété de convertisseurs électromagnétiques tournants. Dans ces structures, l’entrefer séparant les armatures fixe (stator) et mobile (rotor) peut être orienté selon un
plan perpendiculaire à l’axe de rotation (cas des machines discoïdales). Selon une
configuration plus répandue, il peut aussi être dirigé radialement (cas des machines
cylindriques à rotor intérieur ou extérieur). La figure 5.2 montre ainsi les deux géométries préférentiellement exploitées.
B
B
(a) : géométrie axiale
O
(b) : géométrie radiale
O
: direction principale du champ dans l’entrefer
: conducteur élémentaire
Figure 5.2 Structure schématique des machines tournantes à entrefer axial ou radial
