66. Ferromagnétisme
Exercice 65.4 Trouver une équation pour le paramagnétisme quantique de particules
de spin un, en suivant la démonstration du chapitre 35 du volume II pour le spin 1/2.
66. FERROMAGNÉTISME
Se référer au Cours de Physique de Feynman, Électromagnétisme 2, Chap. 36.
Exercice 66.1 Une sphère uniformément magnétisée a un moment magnétique total μ = (4/3)πa 3 M, où a est le rayon, et M la magnétisation.
(a) Calculer le courant de surface équivalent par unité de longueur K qui peut remplacer cette sphère pour ce qui concerne les effets externes.
(b) Montrer que cette distribution de courant a le même moment magnétique.
Exercice 66.2 Le cadre magnétique montré dans la partie (a) de la figure 66.1 est entouré par 2 150 tours de fil parcouru par un courant de 5 A. Le fer a une largeur uniforme
(hors de la page) de 28 cm et montre la courbe de B en fonction de H que l’on peut voir
sur la partie (b) de la figure.

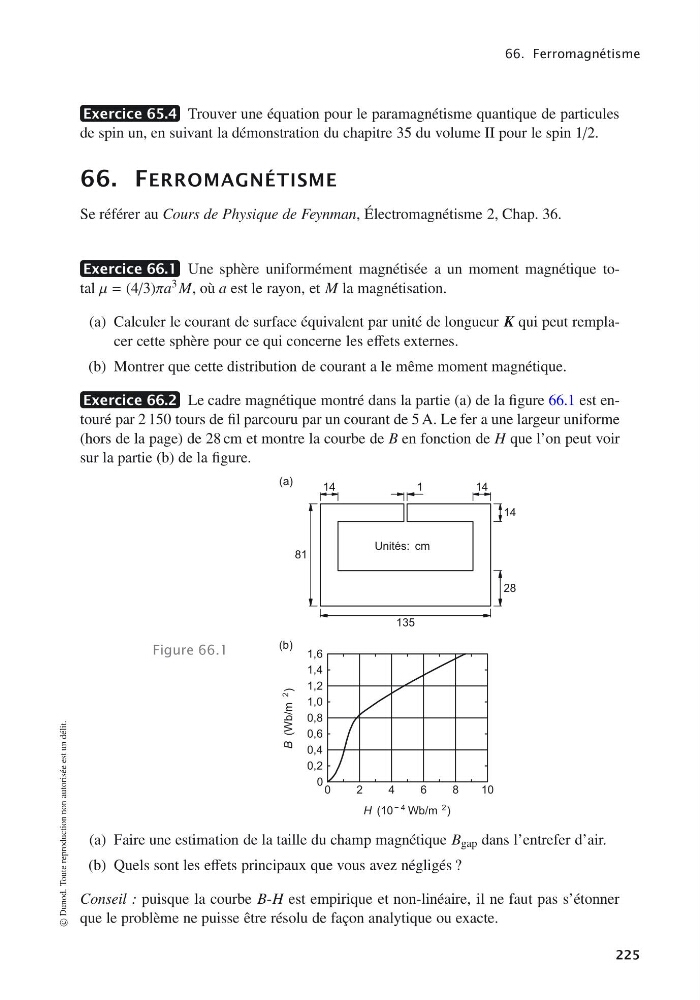

Figure 66.1
81
14
28
135
4
1
4
1
1
Unités: cm
0
0,2
0,4
0,6
0,8
1,0
1,2
1,4
1,6
B
(Wb/m
2
)
0
2
4
6
8
10
H (10
− 4 Wb/m
2 )
(b)
(a)
(a) Faire une estimation de la taille du champ magnétique B gap dans l’entrefer d’air.
(b) Quels sont les effets principaux que vous avez négligés ?
Conseil : puisque la courbe B-H est empirique et non-linéaire, il ne faut pas s’étonner
que le problème ne puisse être résolu de façon analytique ou exacte.
© Dunod. Toute reproduction non autorisée est un délit.
225
