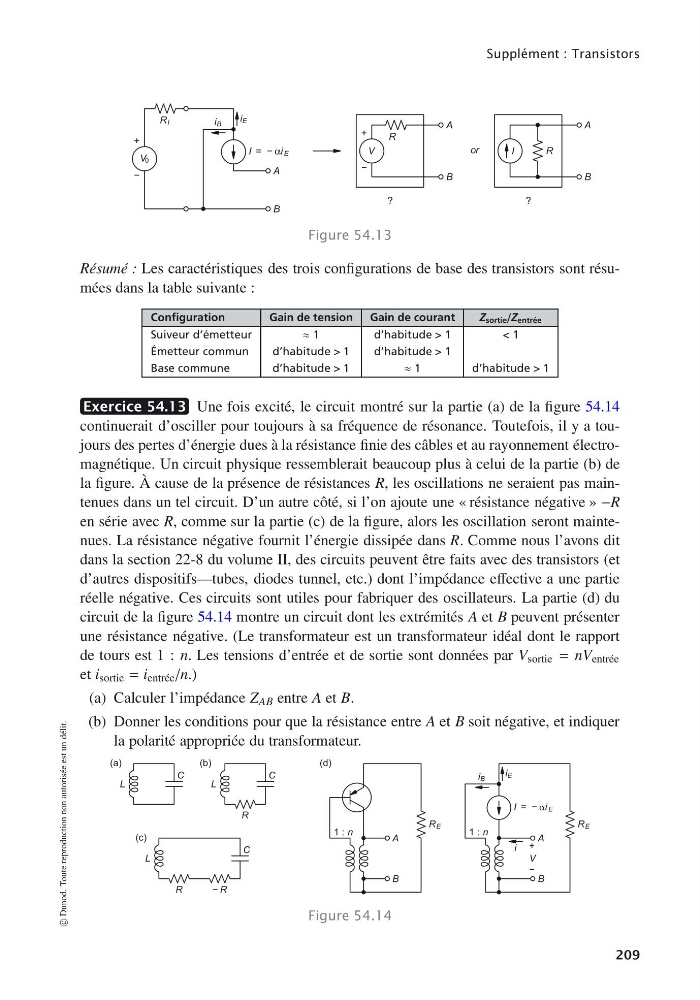

Supplément : Transistors
I = − αi E
A
B
iB
iE
V0
RI
+
−
V
+
−
R
A
B
?
I
A
R
B
?
or
Figure 54.13
Résumé : Les caractéristiques des trois configurations de base des transistors sont résumées dans la table suivante :
Configuration
Gain de tension
Gain de courant
Z sortie /Z entrée
Suiveur d’émetteur
≈ 1
d’habitude > 1
< 1
Émetteur commun
d’habitude > 1
d’habitude > 1
Base commune
d’habitude > 1
≈ 1
d’habitude > 1
Exercice 54.13 Une fois excité, le circuit montré sur la partie (a) de la figure 54.14
continuerait d’osciller pour toujours à sa fréquence de résonance. Toutefois, il y a toujours des pertes d’énergie dues à la résistance finie des câbles et au rayonnement électromagnétique. Un circuit physique ressemblerait beaucoup plus à celui de la partie (b) de
la figure. À cause de la présence de résistances R, les oscillations ne seraient pas maintenues dans un tel circuit. D’un autre côté, si l’on ajoute une « résistance négative » −R
en série avec R, comme sur la partie (c) de la figure, alors les oscillation seront maintenues. La résistance négative fournit l’énergie dissipée dans R. Comme nous l’avons dit
dans la section 22-8 du volume II, des circuits peuvent être faits avec des transistors (et
d’autres dispositifs—tubes, diodes tunnel, etc.) dont l’impédance effective a une partie
réelle négative. Ces circuits sont utiles pour fabriquer des oscillateurs. La partie (d) du
circuit de la figure 54.14 montre un circuit dont les extrémités A et B peuvent présenter
une résistance négative. (Le transformateur est un transformateur idéal dont le rapport
de tours est 1 : n. Les tensions d’entrée et de sortie sont données par V sortie = nV entrée
et i sortie = i entrée /n.)
(a) Calculer l’impédance Z AB entre A et B.
(b) Donner les conditions pour que la résistance entre A et B soit négative, et indiquer
la polarité appropriée du transformateur.
L
C
L
R
C
L
R
−R
C
RE
1 : n
A
B
I = − αi E
RE
1 : n
A
+
B
−
V
iE
iB
i
(a)
(b)
(c)
(d)
Figure 54.14
© Dunod. Toute reproduction non autorisée est un délit.
209
