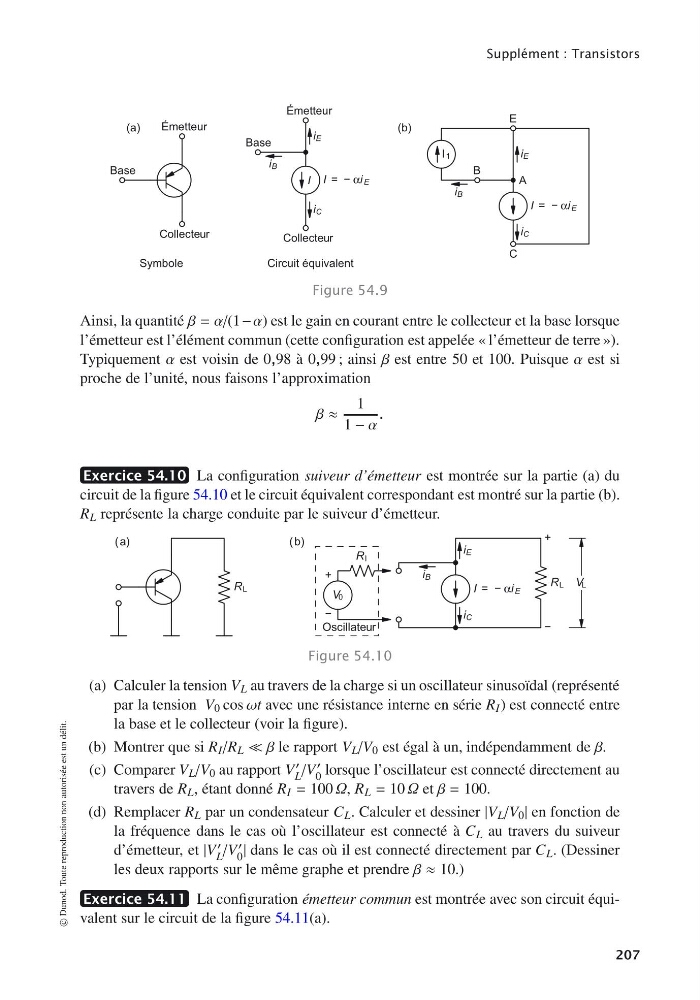

Supplément : Transistors
Base
Émetteur
Collecteur
Symbole
I = − αi E
I
Collecteur
i C
Émetteur
i E
Base
i B
Circuit équivalent
I1
C
I = − αi E
E
A
B
i B
i E
i C
(a)
(b)
Figure 54.9
Ainsi, la quantité β = α/(1− α) est le gain en courant entre le collecteur et la base lorsque
l’émetteur est l’élément commun (cette configuration est appelée « l’émetteur de terre »).
Typiquement α est voisin de 0,98 à 0,99 ; ainsi β est entre 50 et 100. Puisque α est si
proche de l’unité, nous faisons l’approximation
β ≈
1
1 − α
.
Exercice 54.10 La configuration suiveur d’émetteur est montrée sur la partie (a) du
circuit de la figure 54.10 et le circuit équivalent correspondant est montré sur la partie (b).
R L représente la charge conduite par le suiveur d’émetteur.
R L
I = − αi E
R L
+
−
i B
i E
i C
V0
R I
+
−
Oscillateur
V L
)
b
(
)
a
(
Figure 54.10
(a) Calculer la tension V L au travers de la charge si un oscillateur sinusoïdal (représenté
par la tension V 0 cos ωt avec une résistance interne en série R I ) est connecté entre
la base et le collecteur (voir la figure).
(b) Montrer que si R I /R L β le rapport V L /V 0 est égal à un, indépendamment de β.
(c) Comparer V L /V 0 au rapport V
L /V
0 lorsque l’oscillateur est connecté directement au
travers de R L , étant donné R I = 100 Ω, R L = 10 Ω et β = 100.
(d) Remplacer R L par un condensateur C L . Calculer et dessiner |V L /V 0 | en fonction de
la fréquence dans le cas où l’oscillateur est connecté à C L au travers du suiveur
d’émetteur, et |V
L /V
0 | dans le cas où il est connecté directement par C L . (Dessiner
les deux rapports sur le même graphe et prendre β ≈ 10.)
Exercice 54.11 La configuration émetteur commun est montrée avec son circuit équivalent sur le circuit de la figure 54.11(a).
