CHAPITRE 2 – PROPAGATION D’UN SIGNAL

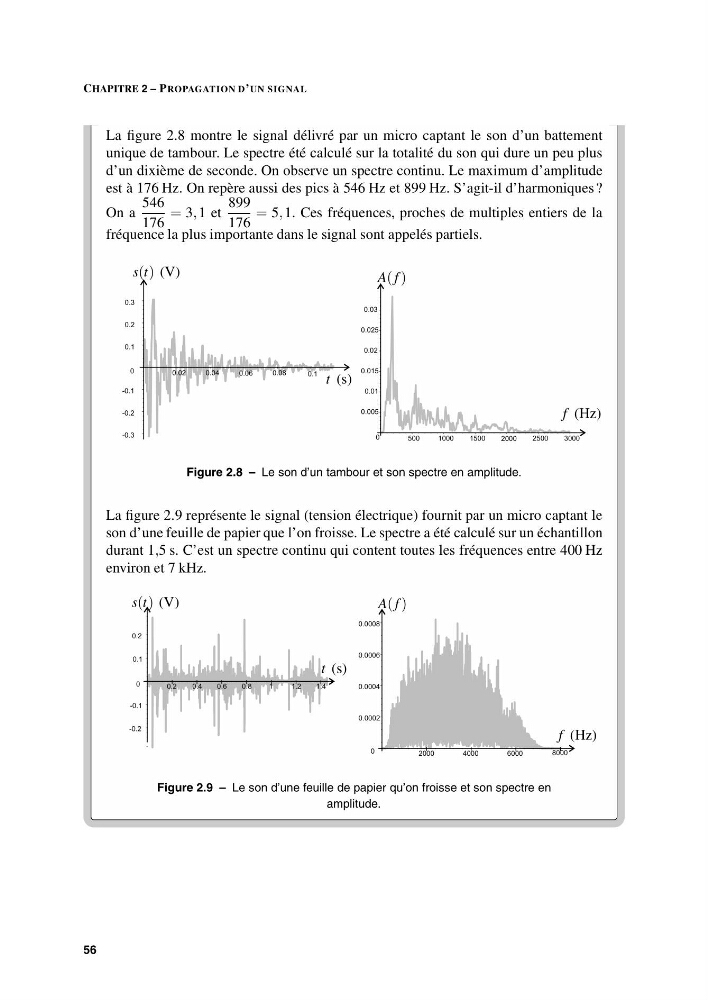

La figure 2.8 montre le signal délivré par un micro captant le son d’un battement
unique de tambour. Le spectre été calculé sur la totalité du son qui dure un peu plus
d’un dixième de seconde. On observe un spectre continu. Le maximum d’amplitude
est à 176 Hz. On repère aussi des pics à 546 Hz et 899 Hz. S’agit-il d’harmoniques ?
On a
546
176
= 3, 1 et
899
176
= 5, 1. Ces fréquences, proches de multiples entiers de la
fréquence la plus importante dans le signal sont appelés partiels.
0.02
0.04
0.06
0.08
0.1
0
0.005
0.01
0.015
0.02
0.025
0.03
500
1000
1500
2000
2500
3000
0
-0.1
-0.2
-0.3
0.1
0.2
0.3
A( f )
f (Hz)
s(t) (V)
t (s)
Figure 2.8 – Le son d’un tambour et son spectre en amplitude.
La figure 2.9 représente le signal (tension électrique) fournit par un micro captant le
son d’une feuille de papier que l’on froisse. Le spectre a été calculé sur un échantillon
durant 1,5 s. C’est un spectre continu qui content toutes les fréquences entre 400 Hz
environ et 7 kHz.
-0.2
-0.1
0
0.1
0.2
0.2
0.4
0.6
0.8
1
1.2
1.4
0
0.0002
0.0004
0.0006
0.0008
2000
4000
6000
8000
A( f )
f (Hz)
s(t) (V)
t (s)
Figure 2.9 – Le son d’une feuille de papier qu’on froisse et son spectre en
amplitude.
56
