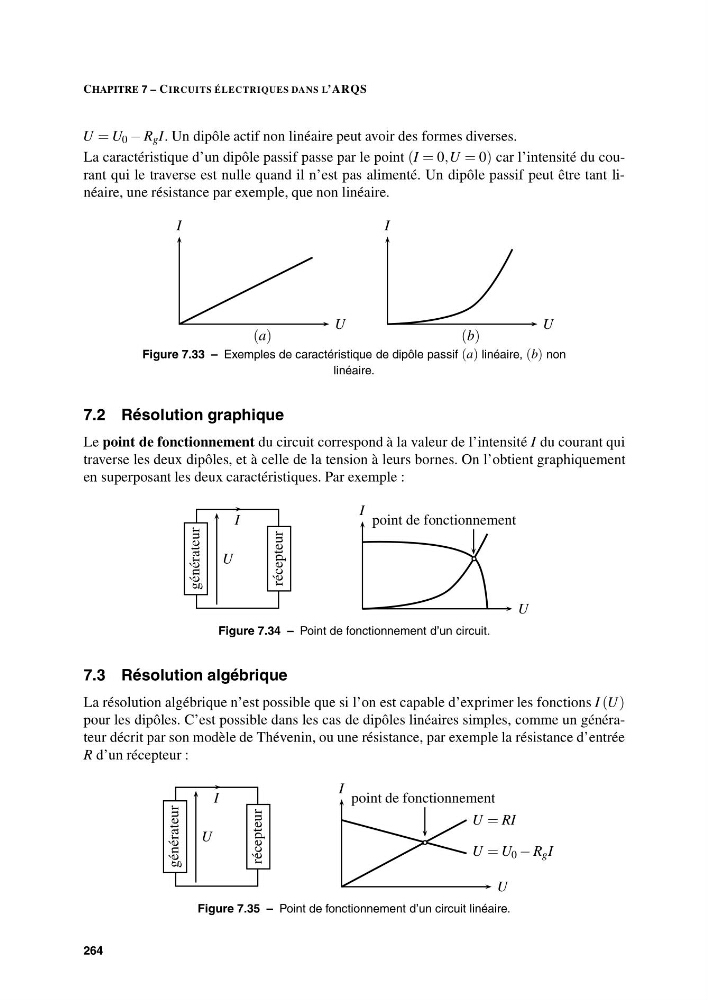

CHAPITRE 7 – CIRCUITS ÉLECTRIQUES DANS L’ARQS
U = U 0 − R g I. Un dipôle actif non linéaire peut avoir des formes diverses.
La caractéristique d’un dipôle passif passe par le point (I = 0,U = 0) car l’intensité du courant qui le traverse est nulle quand il n’est pas alimenté. Un dipôle passif peut être tant linéaire, une résistance par exemple, que non linéaire.
I
U
(a)
I
U
(b)
Figure 7.33 – Exemples de caractéristique de dipôle passif (a) linéaire, (b) non
linéaire.
7.2 Résolution graphique
Le point de fonctionnement du circuit correspond à la valeur de l’intensité I du courant qui
traverse les deux dipôles, et à celle de la tension à leurs bornes. On l’obtient graphiquement
en superposant les deux caractéristiques. Par exemple :
U
I
générateur
récepteur
I
U
point de fonctionnement
Figure 7.34 – Point de fonctionnement d’un circuit.
7.3 Résolution algébrique
La résolution algébrique n’est possible que si l’on est capable d’exprimer les fonctions I (U)
pour les dipôles. C’est possible dans les cas de dipôles linéaires simples, comme un générateur décrit par son modèle de Thévenin, ou une résistance, par exemple la résistance d’entrée
R d’un récepteur :
U
I
générateur
récepteur
I
U
U = U 0 − R g I
U = RI
point de fonctionnement
Figure 7.35 – Point de fonctionnement d’un circuit linéaire.
264
