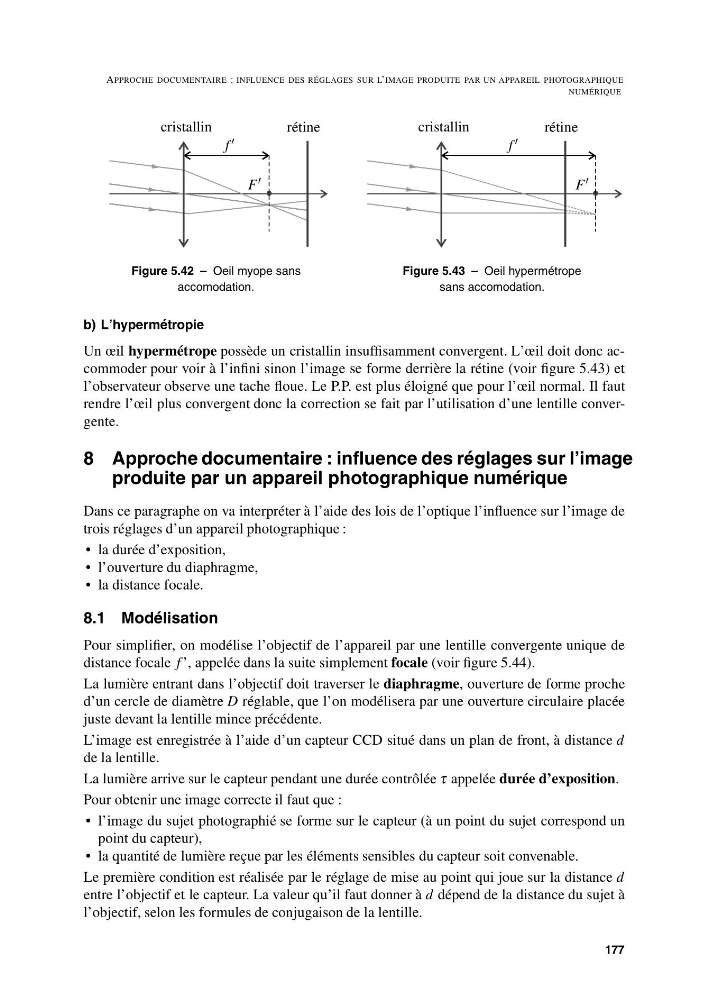

APPROCHE DOCUMENTAIRE : INFLUENCE DES RÉGLAGES SUR L’IMAGE PRODUITE PAR UN APPAREIL PHOTOGRAPHIQUE
NUMÉRIQUE
f
F
cristallin
rétine
Figure 5.42 – Oeil myope sans
accomodation.
f
F
cristallin
rétine
Figure 5.43 – Oeil hypermétrope
sans accomodation.
b) L’hypermétropie
Un œil hypermétrope possède un cristallin insuffisamment convergent. L’œil doit donc accommoder pour voir à l’infini sinon l’image se forme derrière la rétine (voir figure 5.43) et
l’observateur observe une tache floue. Le P.P. est plus éloigné que pour l’œil normal. Il faut
rendre l’œil plus convergent donc la correction se fait par l’utilisation d’une lentille convergente.
8 Approche documentaire : influence des réglages sur l’image
produite par un appareil photographique numérique
Dans ce paragraphe on va interpréter à l’aide des lois de l’optique l’influence sur l’image de
trois réglages d’un appareil photographique :
• la durée d’exposition,
• l’ouverture du diaphragme,
• la distance focale.
8.1 Modélisation
Pour simplifier, on modélise l’objectif de l’appareil par une lentille convergente unique de
distance focale f ’, appelée dans la suite simplement focale (voir figure 5.44).
La lumière entrant dans l’objectif doit traverser le diaphragme, ouverture de forme proche
d’un cercle de diamètre D réglable, que l’on modélisera par une ouverture circulaire placée
juste devant la lentille mince précédente.
L’image est enregistrée à l’aide d’un capteur CCD situé dans un plan de front, à distance d
de la lentille.
La lumière arrive sur le capteur pendant une durée contrôlée τ appelée durée d’exposition.
Pour obtenir une image correcte il faut que :
• l’image du sujet photographié se forme sur le capteur (à un point du sujet correspond un
point du capteur),
• la quantité de lumière reçue par les éléments sensibles du capteur soit convenable.
Le première condition est réalisée par le réglage de mise au point qui joue sur la distance d
entre l’objectif et le capteur. La valeur qu’il faut donner à d dépend de la distance du sujet à
l’objectif, selon les formules de conjugaison de la lentille.
177
