Lignes de champ magnétique
créées par des fils rectilignes
infinis
Pour chacun des schémas suivants donner l’allure
approximative des lignes du champ magnétique. Par
convention le courant sortant est positif. Tous les courants
ont même intensité.
a)
b)
c)
d)
2

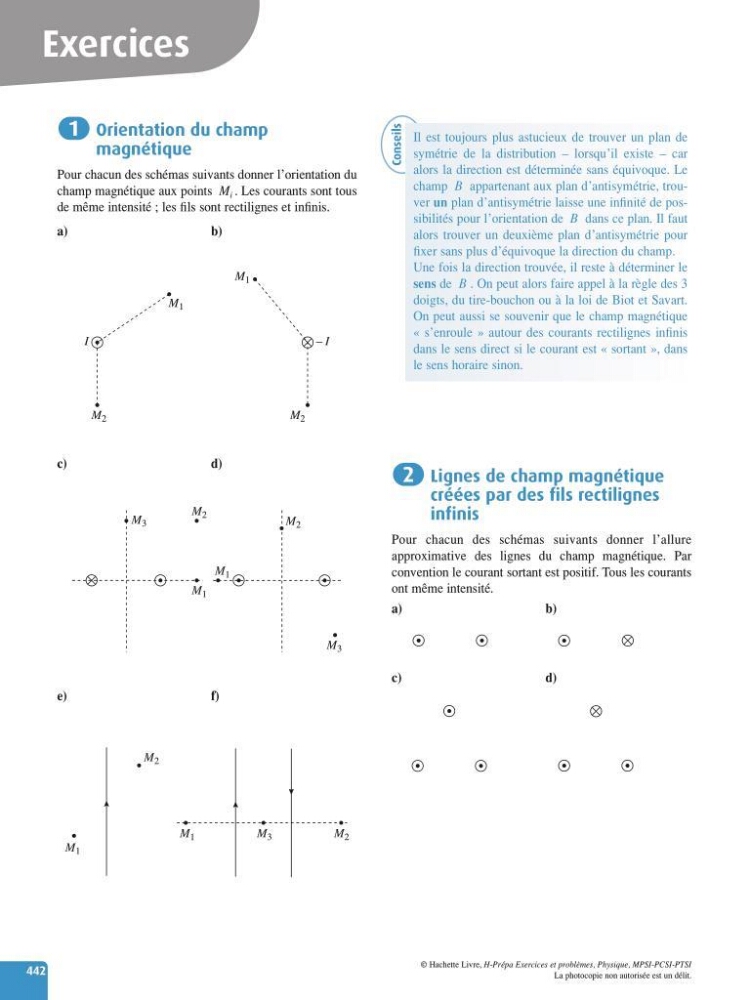

Orientation du champ
magnétique
Pour chacun des schémas suivants donner l’orientation du
champ magnétique aux points M i . Les courants sont tous
de même intensité ; les fils sont rectilignes et infinis.
a)
b)
c)
d)
e)
f)
M 2
M 1
M 3
M 2
M 1
M 1
M 2
M 3
M 2
M 1
M 3
M 1
I
– I
M 1
M 2
M 2
1
442
Exercices
Conseils
Il est toujours plus astucieux de trouver un plan de
symétrie de la distribution – lorsqu’il existe – car
alors la direction est déterminée sans équivoque. Le
champ B appartenant aux plan d’antisymétrie, trouver un plan d’antisymétrie laisse une infinité de possibilités pour l’orientation de B dans ce plan. Il faut
alors trouver un deuxième plan d’antisymétrie pour
fixer sans plus d’équivoque la direction du champ.
Une fois la direction trouvée, il reste à déterminer le
sens de B . On peut alors faire appel à la règle des 3
doigts, du tire-bouchon ou à la loi de Biot et Savart.
On peut aussi se souvenir que le champ magnétique
«s ’enroule » autour des courants rectilignes infinis
dans le sens direct si le courant est «s ortant », dans
le sens horaire sinon.
