UML 2 pour les bases de données
78
© Éditions Eyrolles
réseau alors qu’un serveur sera défini par un nom et que l’on voudra stocker l’espace disque
encore disponible.
Disjonction
Couverture : héritage de partition
L’exemple 1-81 illustre le cas A : les postes de travail sont soit des clients, soit des serveurs.
L’union des clients et des serveurs constitue le parc informatique. On peut dire qu’il y a deux
partitions dans le parc informatique.
Bien que Merise/2 préconise le symbole P pour la partition, le diagramme 1-82 utilise le
symbole XT (comme dans le cas des associations binaires).

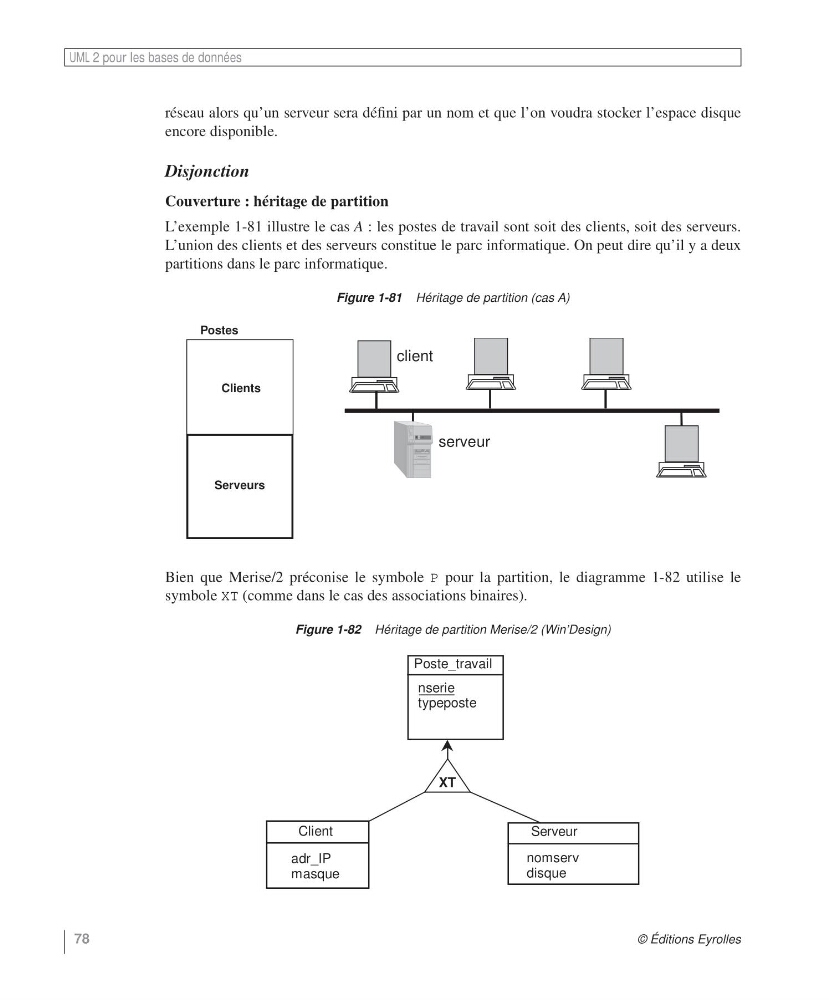

Figure 1-81 Héritage de partition (cas A)
Figure 1-82 Héritage de partition Merise/2 (Win’Design)
client
serveur
Clients
Serveurs
Postes
Client
Serveur
Poste_travail
nserie
typeposte
adr_IP
masque
nomserv
disque
XT
