Le niveau conceptuel : face à face Merise/UML
Association n-aire réflexive
Une association n-aire est réflexive si plusieurs liens issus de l’association relient la même
entité/classe. L’exemple 1-33 modélise les contrats de location d’appartements. L’entité
Personne modélise à la fois les propriétaires et les locataires.
Associations dérivées et qualifiées
La notation UML propose deux notions supplémentaires concernant les associations.
●
une association qualifiée est une association qui permet de restreindre les objets référencés
dans une association grâce à une clé ;
●
une association dérivée est une association déductible d’une ou de plusieurs autres associations
existantes.
L’exemple 1-34 illustre deux associations qualifiées et une association dérivée.

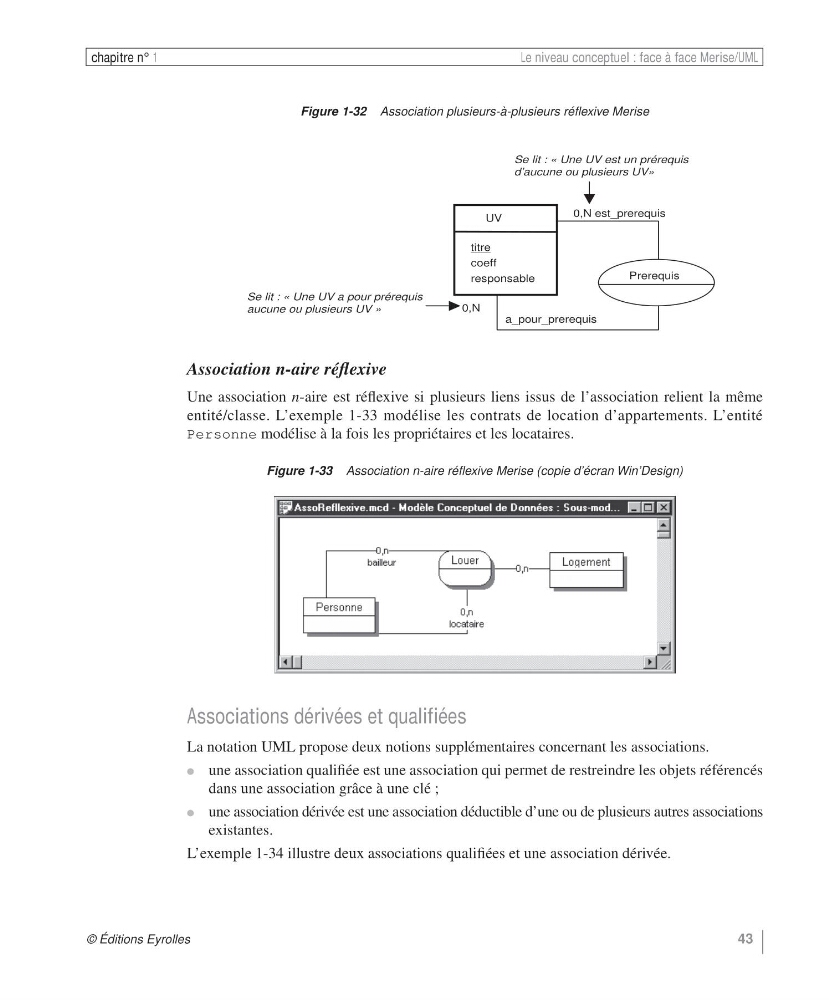

Figure 1-32 Association plusieurs-à-plusieurs réflexive Merise
Figure 1-33 Association n-aire réflexive Merise (copie d’écran Win’Design)
UV
titre
coeff
responsable
Prerequis
0,N est_prerequis
a_pour_prerequis
0,N
Se lit : « Une UV a pour prérequis
aucune ou plusieurs UV »
Se lit : « Une UV est un prérequis
d’aucune ou plusieurs UV»
