Classe stéréotypée
L’exemple 1-27 décrit la même association à l’aide d’une classe stéréotypée < ternaire>>. La contrainte d’unicité n’apparaît plus explicitement.
Cette notation n’est pas conseillée à moins d’utiliser un outil qui ne prend pas en compte le
symbole losange de l’association et de vouloir toutefois modéliser une association n-aire sans
contrainte.

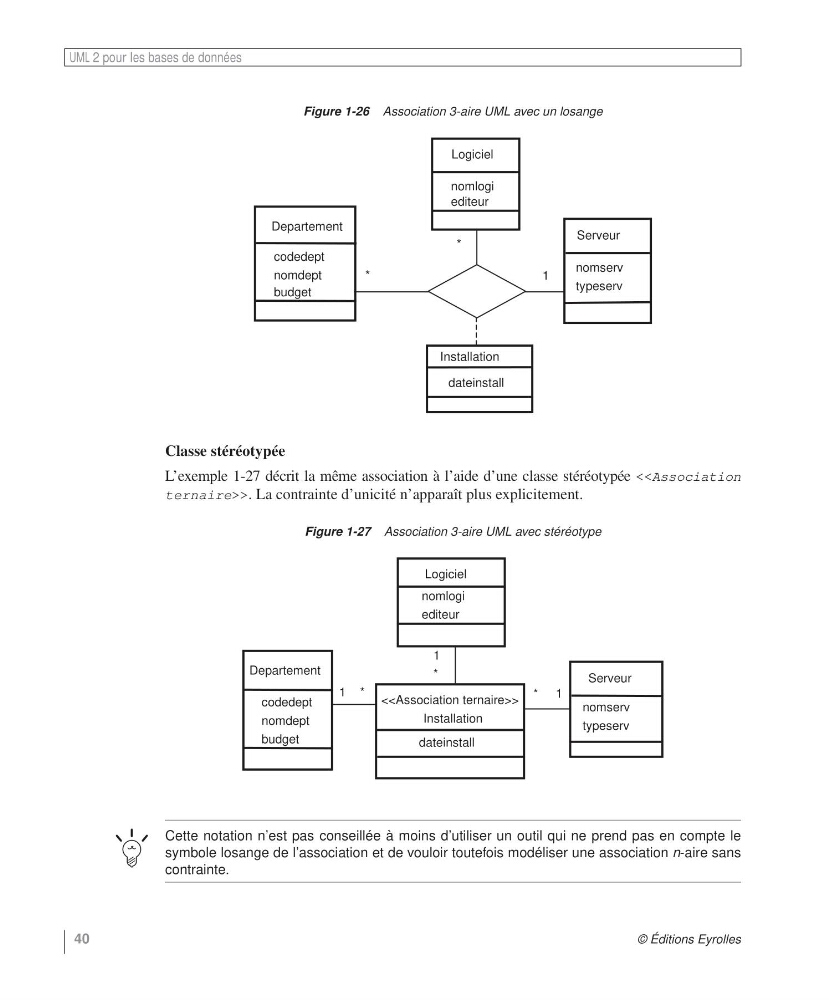

Figure 1-26 Association 3-aire UML avec un losange
Figure 1-27 Association 3-aire UML avec stéréotype
Departement
codedept
nomdept
budget
Logiciel
Serveur
nomserv
typeserv
1
*
Installation
dateinstall
*
nomlogi
editeur
Departement
codedept
nomdept
budget
Serveur
nomserv
typeserv
* 1
1 * <>
Installation
dateinstall
1
*
Logiciel
nomlogi
editeur
