Afin de générer un modèle logique, positionnez-vous sur votre base dans le répertoire Databases et choisissez Editer puis Outils (synchroniser du conceptuel au logique). Un assistant
en quatre étapes est alors lancé. Le script SQL est créé via l’option Générer.
Pour la rétroconception, créez une base puis Reverse Database, sélectionez l’entrée
ODBC. Il faudra définir un diagramme (New/Diagram/Relational Diagram) pour
faire un glisser-déposer des tables obtenues. Pour obtenir l’équivalent UML du modèle, il faut
synchroniser (clic droit sur la base puis Edit/Tools/Synchronisation...). Le schéma
obtenu par rétroconception peut être de qualité moyenne. À noter enfin l’existence d’un modèle
de données hybride entre UML et le niveau logique relationnel appelé Data diagram.

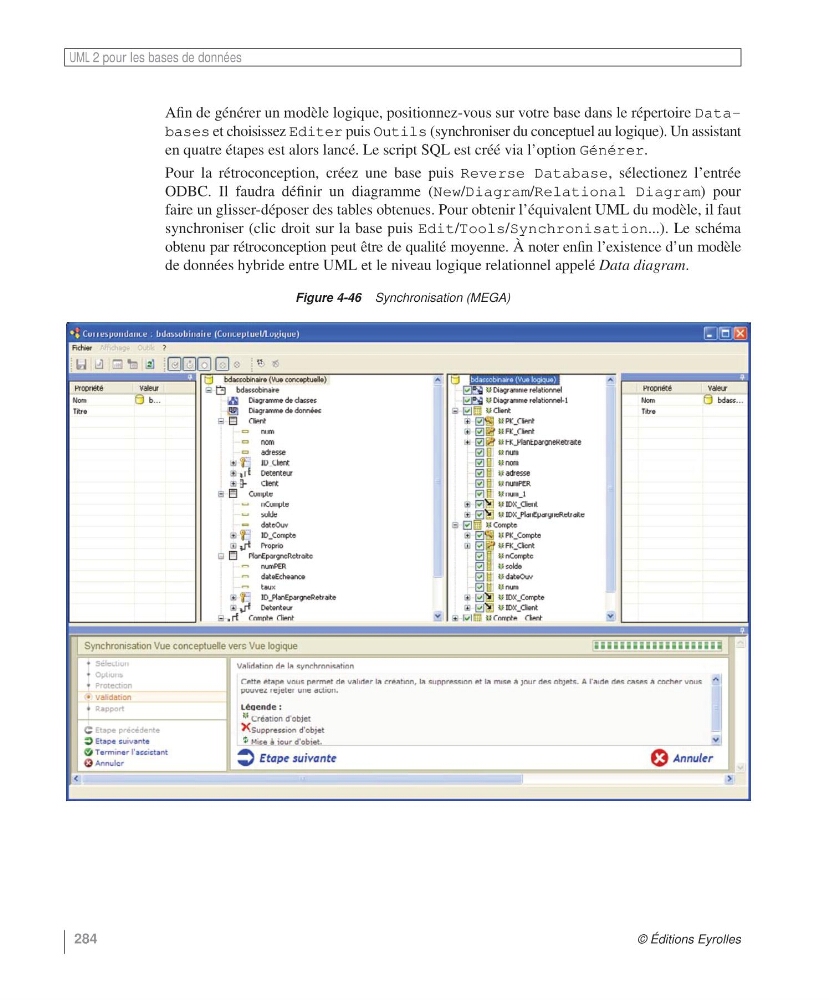

Figure 4-46 Synchronisation (MEGA)
