chapitre n° 4
Outils du marché : de la théorie à la pratique
conversion puissants, son mécanisme de transformation de classes-associations n’est pas
encore au point.
Créez un nouveau projet dans lequel vous installerez un nouveau paquetage contenant votre
diagramme de classes. La saisie des éléments du diagramme de classes est intuitive mais il n’y
a malheureusement pas de possibilité de définir d’identifant de classe. Pensez à créer un autre
paquetage qui contiendra le modèle logique (modèle relationnel exprimé au profil UML).
Pour tranformer les classes en relations, passer par Outils/Transformer qui lance un
assistant. Pour définir une contrainte d’un graphe héritage, vous devez créer un ensemble de
généralisations reliant les liens des sous-classes, donner un nom à votre contrainte et choisir
parmi les options relatives à la disjonction et à la couverture.

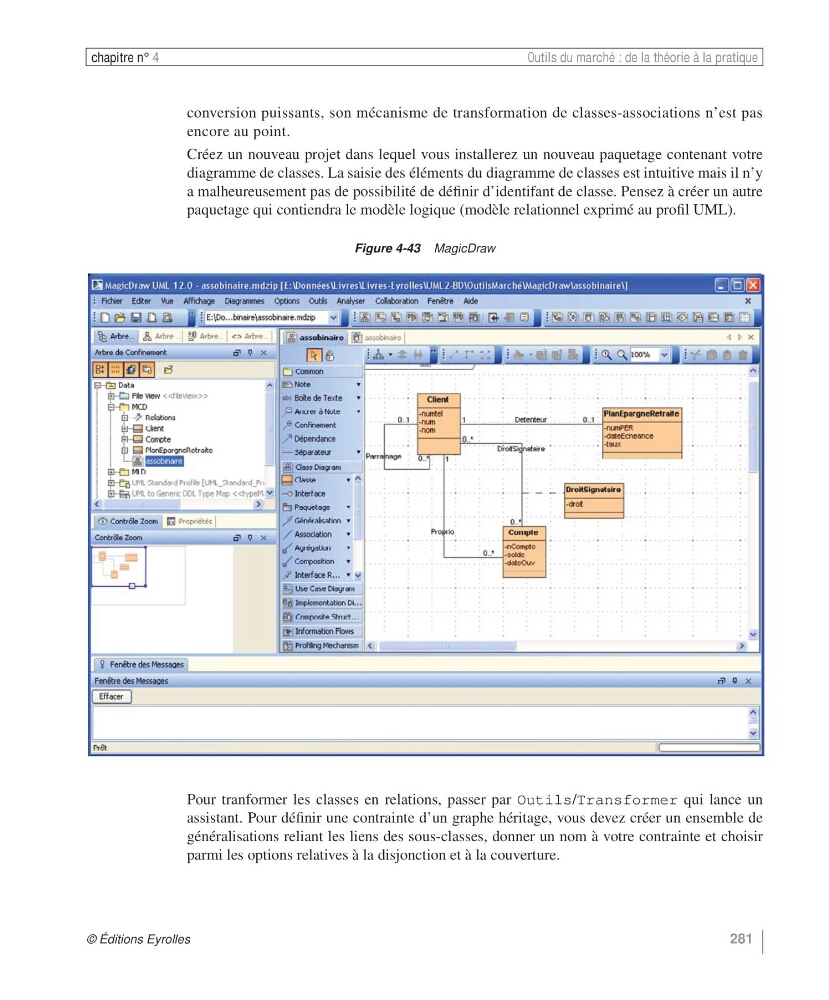

Figure 4-43 MagicDraw
