Associations n-aires
L’exemple 4-9 décrit une association 3-aire (avec attributs) qui modélise les affrètements d’avions
par différentes compagnies au cours du temps.
Niveau conceptuel
Les outils sont évalués sur la possibilité de représenter une association n-aire à l’aide du
symbole losange (diamond), de nommer l’association et d’y apposer différentes multiplicités
maximales (1 ou plus généralement *).

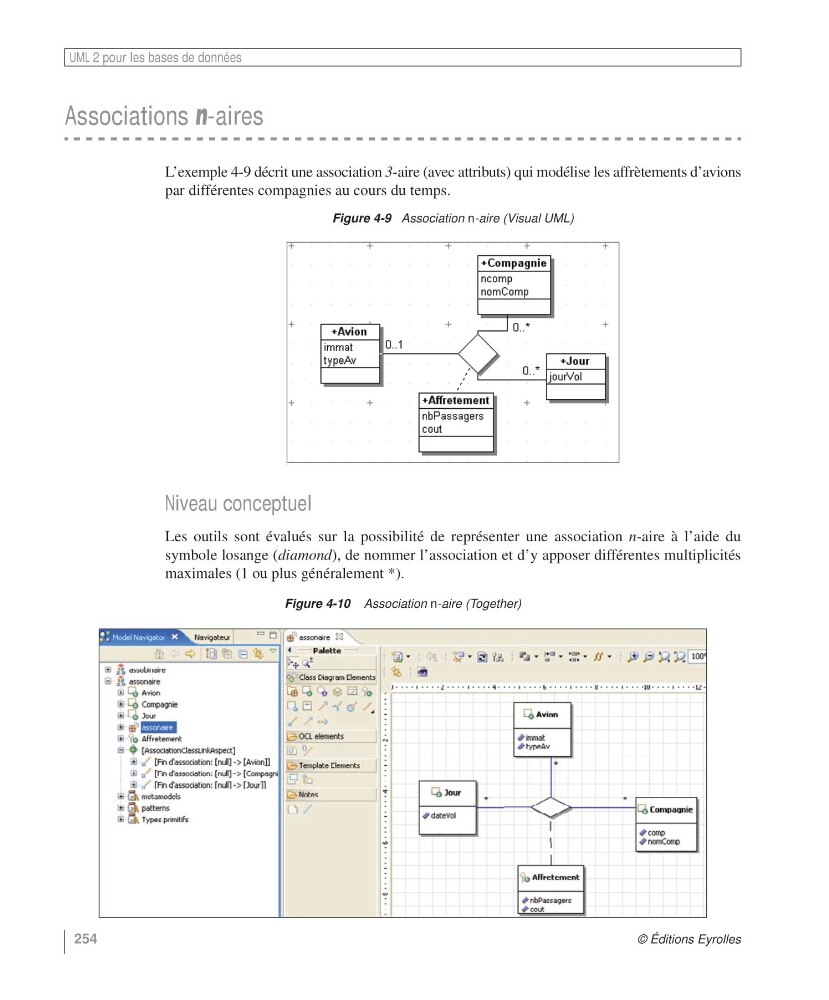

Figure 4-9 Association n-aire (Visual UML)
Figure 4-10 Association n-aire (Together)
