Le niveau physique : de SQL2 à SQL3
Associations d’agrégation plusieurs-à-un
Un serveur n’héberge qu’un seul logiciel acheté qui peut être installé sur plusieurs serveurs.
Modèle entité-association
Notation UML

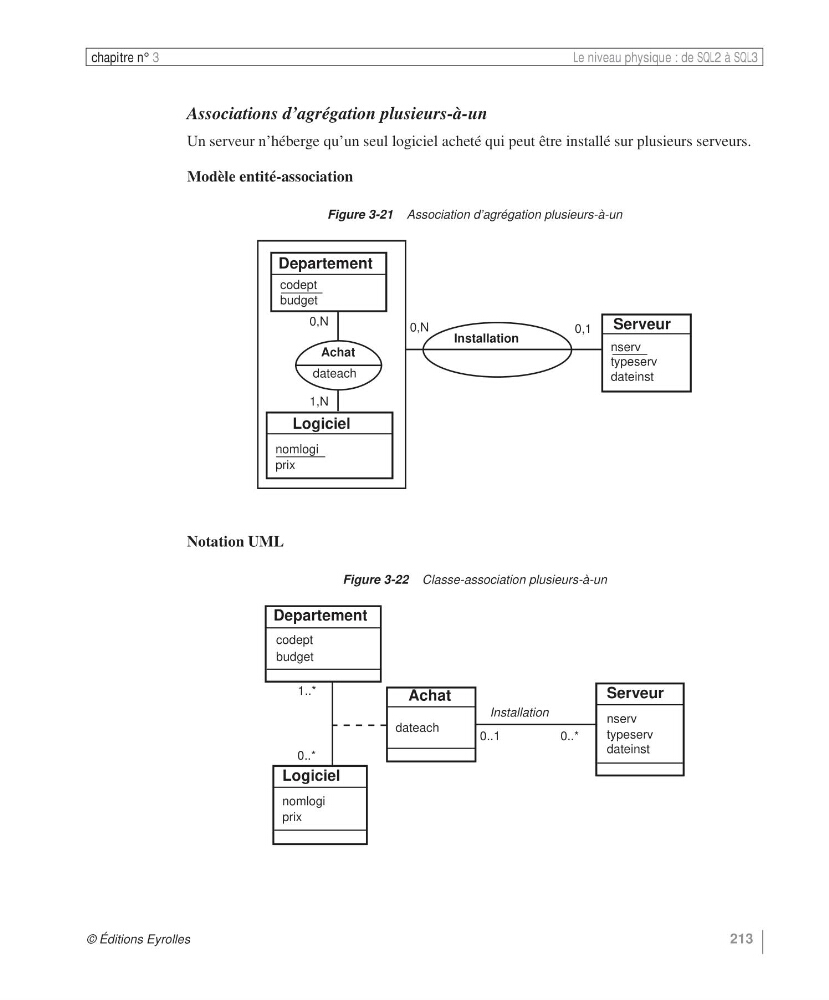

Figure 3-21 Association d’agrégation plusieurs-à-un
Figure 3-22 Classe-association plusieurs-à-un
Serveur
nserv
typeserv
dateinst
0,1
0,N
Departement
codept
budget
Logiciel
nomlogi
prix
0,N
1,N
Achat
dateach
Installation
Achat
dateach
Departement
codept
budget
Logiciel
nomlogi
prix
1..*
Serveur
nserv
typeserv
dateinst
0..*
0..1
0..*
Installation
