chapitre n° 2
Le niveau logique : du relationnel à l’objet

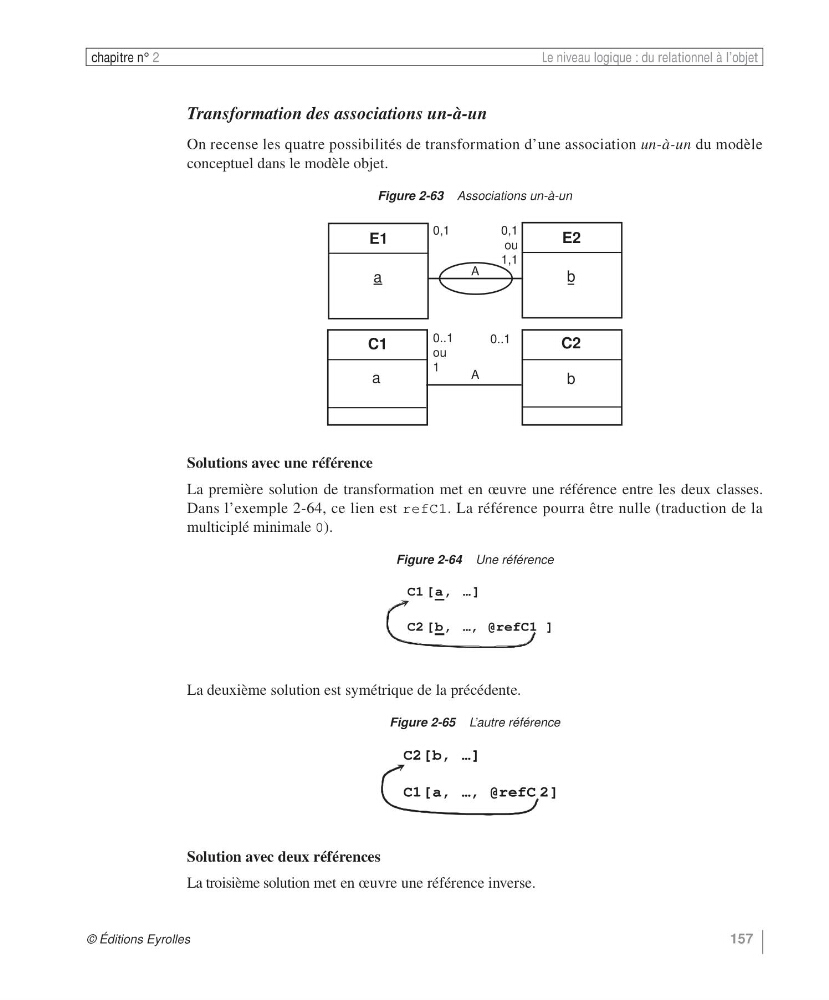

Transformation des associations un-à-un
On recense les quatre possibilités de transformation d’une association un-à-un du modèle
conceptuel dans le modèle objet.
Solutions avec une référence
La première solution de transformation met en œuvre une référence entre les deux classes.
Dans l’exemple 2-64, ce lien est refC1. La référence pourra être nulle (traduction de la
multiciplé minimale 0).
La deuxième solution est symétrique de la précédente.
Solution avec deux références
La troisième solution met en œuvre une référence inverse.
Figure 2-63 Associations un-à-un
Figure 2-64 Une référence
Figure 2-65 L’autre référence
E1
a
E2
C1
a
C2
b
b
A
A
0,1
0..1
ou
1
0,1
ou
1,1
0..1
C1 [a, …]
C2 [b, …, @refC1 ]
C2[b, …]
C1[a, …, @refC 2]
