© Éditions Eyrolles
101
chapitre n° 1
Le niveau conceptuel : face à face Merise/UML

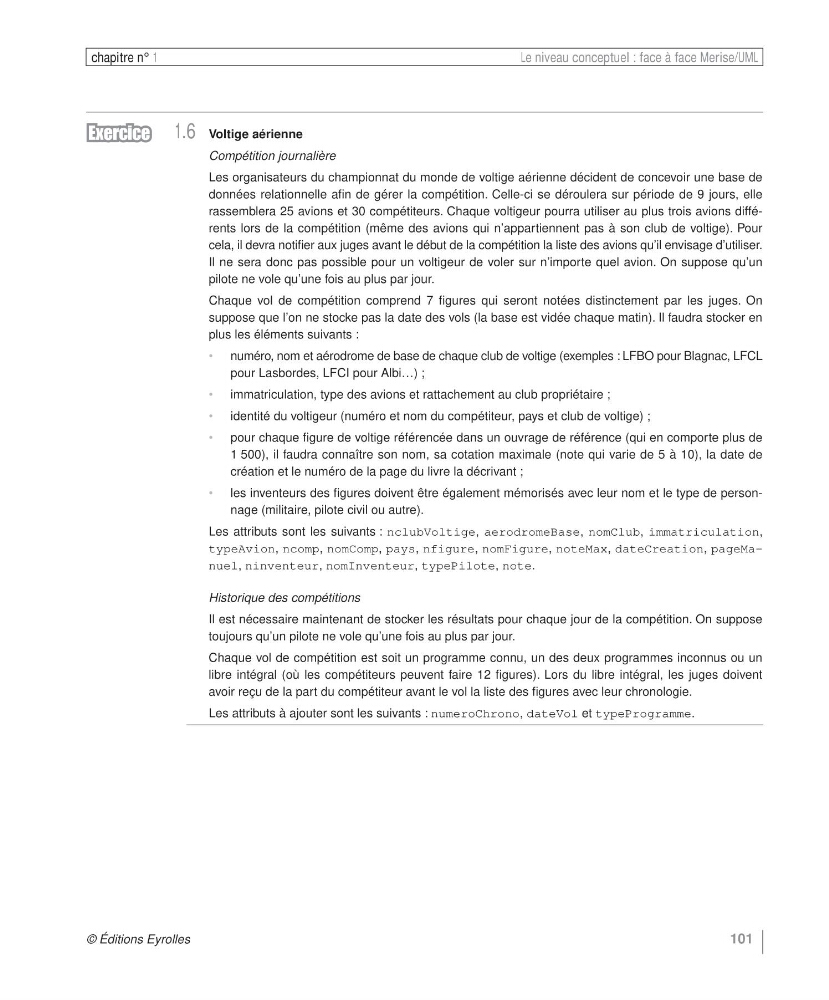

1.6 Voltige aérienne
Compétition journalière
Les organisateurs du championnat du monde de voltige aérienne décident de concevoir une base de
données relationnelle afin de gérer la compétition. Celle-ci se déroulera sur période de 9 jours, elle
rassemblera 25 avions et 30 compétiteurs. Chaque voltigeur pourra utiliser au plus trois avions différents lors de la compétition (même des avions qui n’appartiennent pas à son club de voltige). Pour
cela, il devra notifier aux juges avant le début de la compétition la liste des avions qu’il envisage d’utiliser.
Il ne sera donc pas possible pour un voltigeur de voler sur n’importe quel avion. On suppose qu’un
pilote ne vole qu’une fois au plus par jour.
Chaque vol de compétition comprend 7 figures qui seront notées distinctement par les juges. On
suppose que l’on ne stocke pas la date des vols (la base est vidée chaque matin). Il faudra stocker en
plus les éléments suivants :
• numéro, nom et aérodrome de base de chaque club de voltige (exemples : LFBO pour Blagnac, LFCL
pour Lasbordes, LFCI pour Albi…) ;
• immatriculation, type des avions et rattachement au club propriétaire ;
• identité du voltigeur (numéro et nom du compétiteur, pays et club de voltige) ;
• pour chaque figure de voltige référencée dans un ouvrage de référence (qui en comporte plus de
1 500), il faudra connaître son nom, sa cotation maximale (note qui varie de 5 à 10), la date de
création et le numéro de la page du livre la décrivant ;
• les inventeurs des figures doivent être également mémorisés avec leur nom et le type de personnage (militaire, pilote civil ou autre).
Les attributs sont les suivants : nclubVoltige, aerodromeBase, nomClub, immatriculation,
typeAvion, ncomp, nomComp, pays, nfigure, nomFigure, noteMax, dateCreation, pageManuel, ninventeur, nomInventeur, typePilote, note.
Historique des compétitions
Il est nécessaire maintenant de stocker les résultats pour chaque jour de la compétition. On suppose
toujours qu’un pilote ne vole qu’une fois au plus par jour.
Chaque vol de compétition est soit un programme connu, un des deux programmes inconnus ou un
libre intégral (où les compétiteurs peuvent faire 12 figures). Lors du libre intégral, les juges doivent
avoir reçu de la part du compétiteur avant le vol la liste des figures avec leur chronologie.
Les attributs à ajouter sont les suivants : numeroChrono, dateVol et typeProgramme.
