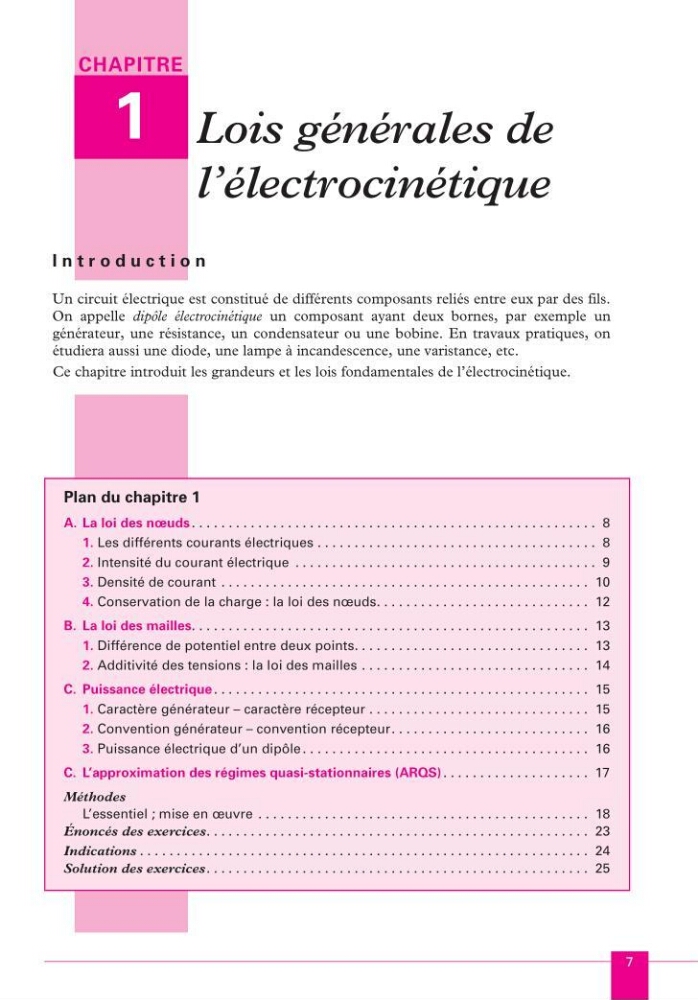

7
CHAPITRE
1 Lois générales de
l’électrocinétique
I n t r o d u c t i o n
Un circuit électrique est constitué de différents composants reliés entre eux par des fils.
On appelle dipôle électrocinétique un composant ayant deux bornes, par exemple un
générateur, une résistance, un condensateur ou une bobine. En travaux pratiques, on
étudiera aussi une diode, une lampe à incandescence, une varistance, etc.
Ce chapitre introduit les grandeurs et les lois fondamentales de l’électrocinétique.
Plan du chapitre 1
A. La loi des nœuds . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
1. Les différents courants électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2. Intensité du courant électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3. Densité de courant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4. Conservation de la charge : la loi des nœuds. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
B. La loi des mailles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
1. Différence de potentiel entre deux points. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2. Additivité des tensions : la loi des mailles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
C. Puissance électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
1. Caractère générateur – caractère récepteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2. Convention générateur – convention récepteur. . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3. Puissance électrique d’un dipôle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
C. L’approximation des régimes quasi-stationnaires (ARQS) . . . . . . . . . . . . . . . . . . . . 17
Méthodes
L’essentiel ; mise en œuvre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Énoncés des exercices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Indications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Solution des exercices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
KA_MPSI.book Page 7 Vendredi, 8. août 2003 11:20 23
