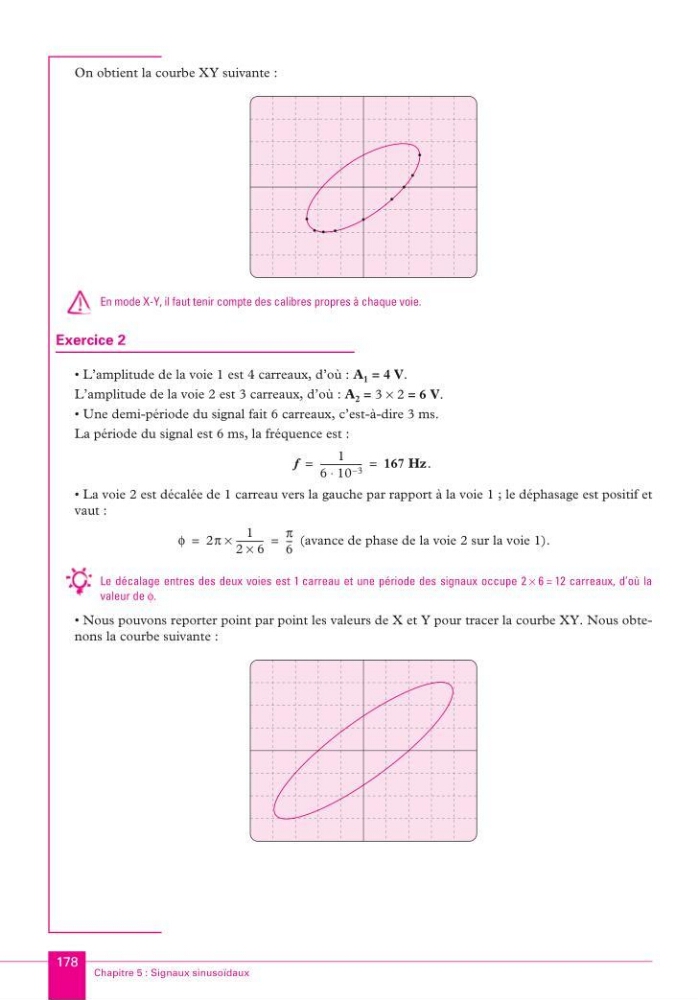

Chapitre 5 : Signaux sinusoïdaux
178
On obtient la courbe XY suivante :
En mode X-Y, il faut tenir compte des calibres propres à chaque voie.
Exercice 2
• L’amplitude de la voie 1 est 4 carreaux, d’où : A 1 = 4 V .
L’amplitude de la voie 2 est 3 carreaux, d’où : A 2 = 3 × 2 = 6 V .
• Une demi-période du signal fait 6 carreaux, c’est-à-dire 3 ms.
La période du signal est 6 ms, la fréquence est :
• La voie 2 est décalée de 1 carreau vers la gauche par rapport à la voie 1 ; le déphasage est positif et
vaut :
(avance de phase de la voie 2 sur la voie 1).
Le décalage entres des deux voies est 1 carreau et une période des signaux occupe 2 × 6 = 12 carreaux, d’où la
valeur de φ.
• Nous pouvons reporter point par point les valeurs de X et Y pour tracer la courbe XY. Nous obtenons la courbe suivante :
f
1
6 10 3
–
⋅
------------------ -
167 Hz .
=
=
φ
2π
1
2 6
×
-----------×
π
6
-- -
=
=
KA_MPSI.book Page 178 Vendredi, 8. août 2003 11:20 23
