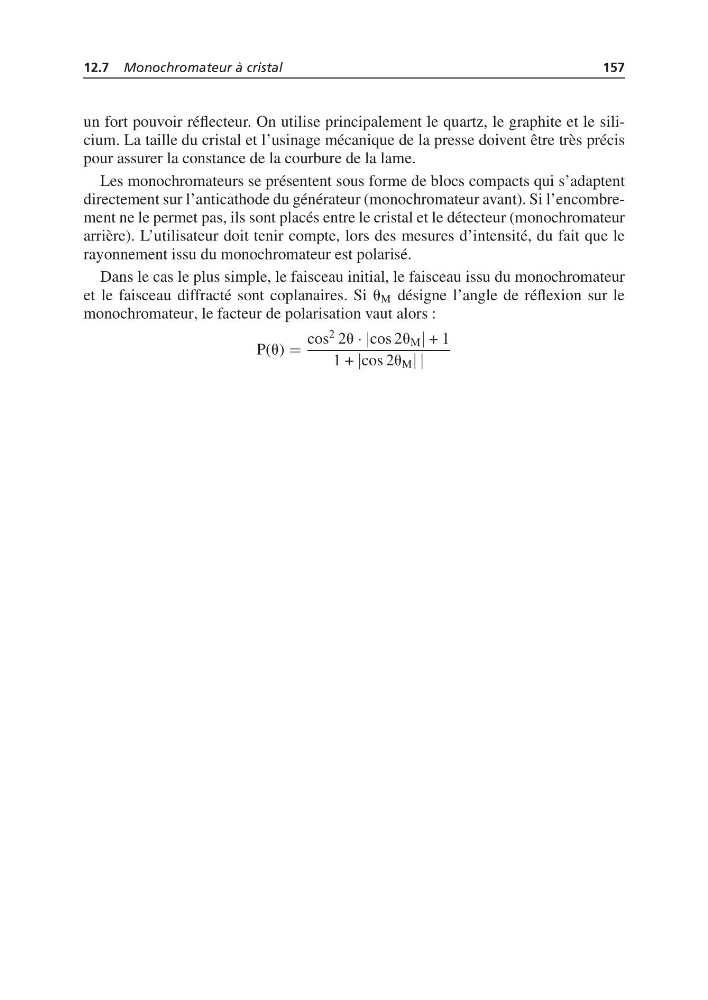

12.7 Monochromateur à cristal
157
un fort pouvoir réflecteur. On utilise principalement le quartz, le graphite et le silicium. La taille du cristal et l’usinage mécanique de la presse doivent être très précis
pour assurer la constance de la courbure de la lame.
Les monochromateurs se présentent sous forme de blocs compacts qui s’adaptent
directement sur l’anticathode du générateur (monochromateur avant). Si l’encombrement ne le permet pas, ils sont placés entre le cristal et le détecteur (monochromateur
arrière). L’utilisateur doit tenir compte, lors des mesures d’intensité, du fait que le
rayonnement issu du monochromateur est polarisé.
Dans le cas le plus simple, le faisceau initial, le faisceau issu du monochromateur
et le faisceau diffracté sont coplanaires. Si u M désigne l’angle de réflexion sur le
monochromateur, le facteur de polarisation vaut alors :
P(u) =
cos
2 2u · |cos 2u M | + 1
1 + |cos 2u M | |
