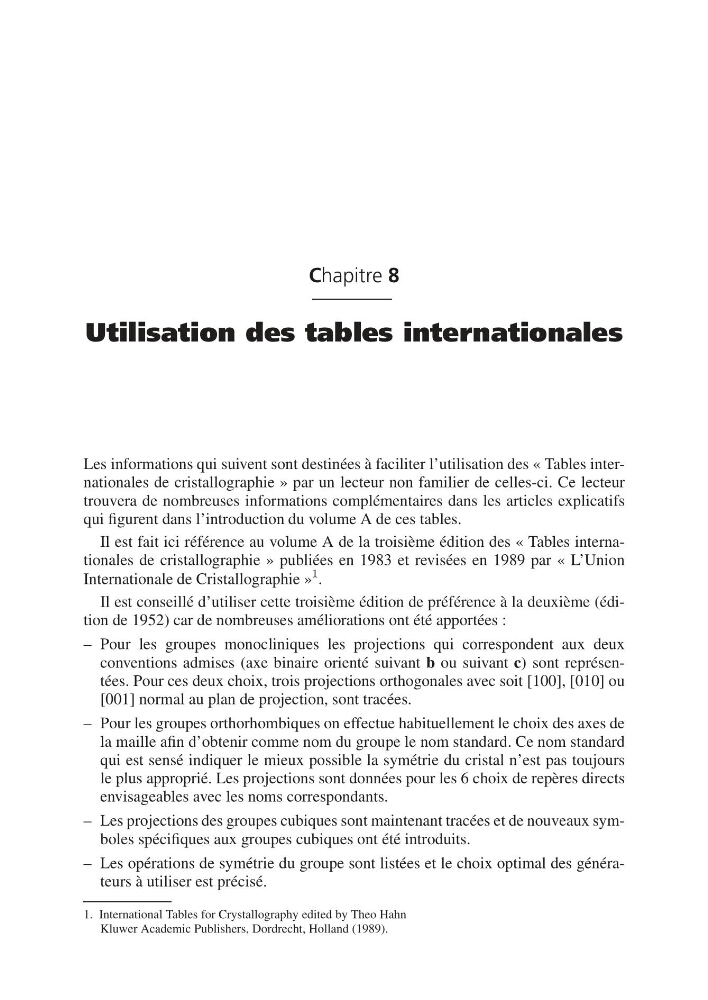

Chapitre 8
Utilisation des tables internationales
Les informations qui suivent sont destinées à faciliter l’utilisation des « Tables internationales de cristallographie » par un lecteur non familier de celles-ci. Ce lecteur
trouvera de nombreuses informations complémentaires dans les articles explicatifs
qui figurent dans l’introduction du volume A de ces tables.
Il est fait ici référence au volume A de la troisième édition des « Tables internationales de cristallographie » publiées en 1983 et revisées en 1989 par « L’Union
Internationale de Cristallographie »
½ .
Il est conseillé d’utiliser cette troisième édition de préférence à la deuxième (édition de 1952) car de nombreuses améliorations ont été apportées :
– Pour les groupes monocliniques les projections qui correspondent aux deux
conventions admises (axe binaire orienté suivant b ou suivant c) sont représentées. Pour ces deux choix, trois projections orthogonales avec soit [100], [010] ou
[001] normal au plan de projection, sont tracées.
– Pour les groupes orthorhombiques on effectue habituellement le choix des axes de
la maille afin d’obtenir comme nom du groupe le nom standard. Ce nom standard
qui est sensé indiquer le mieux possible la symétrie du cristal n’est pas toujours
le plus approprié. Les projections sont données pour les 6 choix de repères directs
envisageables avec les noms correspondants.
– Les projections des groupes cubiques sont maintenant tracées et de nouveaux symboles spécifiques aux groupes cubiques ont été introduits.
– Les opérations de symétrie du groupe sont listées et le choix optimal des générateurs à utiliser est précisé.
1. International Tables for Crystallography edited by Theo Hahn
Kluwer Academic Publishers, Dordrecht, Holland (1989).
