Chapitre 24 • Amplificateur opérationnel

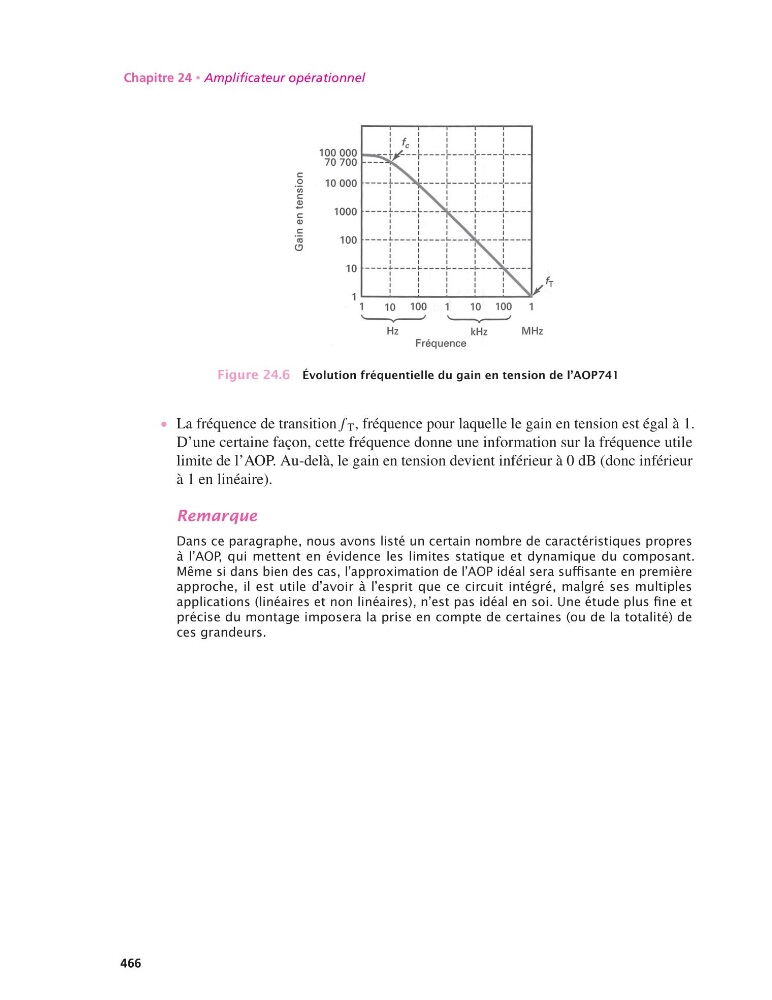

Figure 24.6 Évolution fréquentielle du gain en tension de l’AOP741
• La fréquence de transition f T , fréquence pour laquelle le gain en tension est égal à 1.
D’une certaine façon, cette fréquence donne une information sur la fréquence utile
limite de l’AOP. Au-delà, le gain en tension devient inférieur à 0 dB (donc inférieur
à 1 en linéaire).
Remarque
Dans ce paragraphe, nous avons listé un certain nombre de caractéristiques propres
à l’AOP, qui mettent en évidence les limites statique et dynamique du composant.
Même si dans bien des cas, l’approximation de l’AOP idéal sera suffisante en première
approche, il est utile d’avoir à l’esprit que ce circuit intégré, malgré ses multiples
applications (linéaires et non linéaires), n’est pas idéal en soi. Une étude plus fine et
précise du montage imposera la prise en compte de certaines (ou de la totalité) de
ces grandeurs.
