24

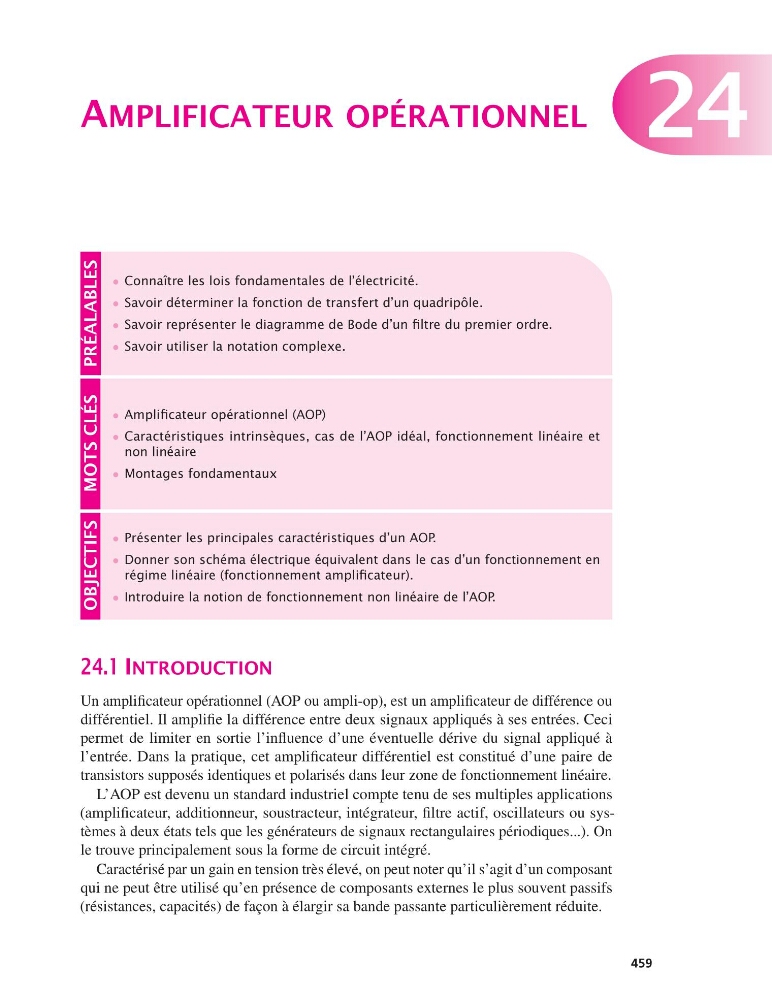

AMPLIFICATEUR OPÉRATIONNEL
PRÉALABLES
• Connaître les lois fondamentales de l’électricité.
• Savoir déterminer la fonction de transfert d’un quadripôle.
• Savoir représenter le diagramme de Bode d’un filtre du premier ordre.
• Savoir utiliser la notation complexe.
MOTS CLÉS
• Amplificateur opérationnel (AOP)
• Caractéristiques intrinsèques, cas de l’AOP idéal, fonctionnement linéaire et
non linéaire
• Montages fondamentaux
OBJECTIFS
• Présenter les principales caractéristiques d’un AOP.
• Donner son schéma électrique équivalent dans le cas d’un fonctionnement en
régime linéaire (fonctionnement amplificateur).
• Introduire la notion de fonctionnement non linéaire de l’AOP.
24.1 INTRODUCTION
Un amplificateur opérationnel (AOP ou ampli-op), est un amplificateur de différence ou
différentiel. Il amplifie la différence entre deux signaux appliqués à ses entrées. Ceci
permet de limiter en sortie l’influence d’une éventuelle dérive du signal appliqué à
l’entrée. Dans la pratique, cet amplificateur différentiel est constitué d’une paire de
transistors supposés identiques et polarisés dans leur zone de fonctionnement linéaire.
L’AOP est devenu un standard industriel compte tenu de ses multiples applications
(amplificateur, additionneur, soustracteur, intégrateur, filtre actif, oscillateurs ou systèmes à deux états tels que les générateurs de signaux rectangulaires périodiques...). On
le trouve principalement sous la forme de circuit intégré.
Caractérisé par un gain en tension très élevé, on peut noter qu’il s’agit d’un composant
qui ne peut être utilisé qu’en présence de composants externes le plus souvent passifs
(résistances, capacités) de façon à élargir sa bande passante particulièrement réduite.
459
