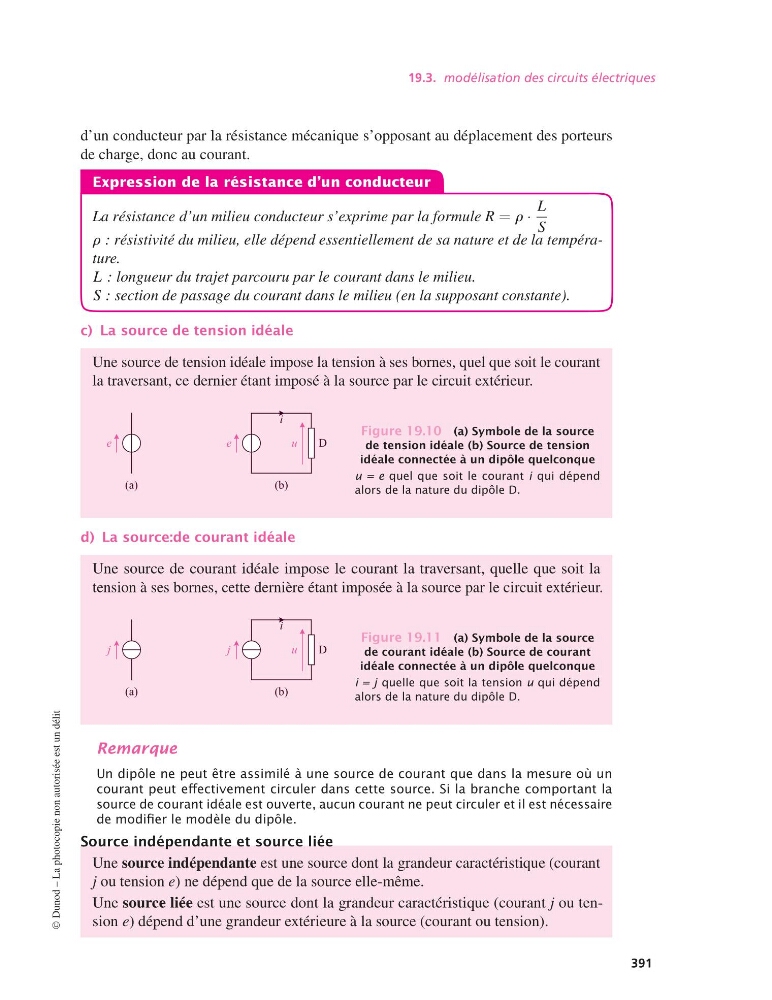

19.3. modélisation des circuits électriques
d’un conducteur par la résistance mécanique s’opposant au déplacement des porteurs
de charge, donc au courant.
Expression de la résistance d’un conducteur
La résistance d’un milieu conducteur s’exprime par la formule R = r ·
L
S
r : résistivité du milieu, elle dépend essentiellement de sa nature et de la température.
L : longueur du trajet parcouru par le courant dans le milieu.
S : section de passage du courant dans le milieu (en la supposant constante).
c) La source de tension idéale
Une source de tension idéale impose la tension à ses bornes, quel que soit le courant
la traversant, ce dernier étant imposé à la source par le circuit extérieur.
e
e
i
u
(a)
D
(b)
Figure 19.10 (a) Symbole de la source
de tension idéale (b) Source de tension
idéale connectée à un dipôle quelconque
u = e quel que soit le courant i qui dépend
alors de la nature du dipôle D.
d) La source:de courant idéale
Une source de courant idéale impose le courant la traversant, quelle que soit la
tension à ses bornes, cette dernière étant imposée à la source par le circuit extérieur.
j
i
u
D
(a)
(b)
j
Figure 19.11 (a) Symbole de la source
de courant idéale (b) Source de courant
idéale connectée à un dipôle quelconque
i = j quelle que soit la tension u qui dépend
alors de la nature du dipôle D.
Remarque
Un dipôle ne peut être assimilé à une source de courant que dans la mesure où un
courant peut effectivement circuler dans cette source. Si la branche comportant la
source de courant idéale est ouverte, aucun courant ne peut circuler et il est nécessaire
de modifier le modèle du dipôle.
Source indépendante et source liée
Une source indépendante est une source dont la grandeur caractéristique (courant
j ou tension e) ne dépend que de la source elle-même.
Une source liée est une source dont la grandeur caractéristique (courant j ou tension e) dépend d’une grandeur extérieure à la source (courant ou tension).
©
Dunod – La photocopie non autorisée est un délit
391
