80
Chapitre 3. Les diagrammes comportementaux

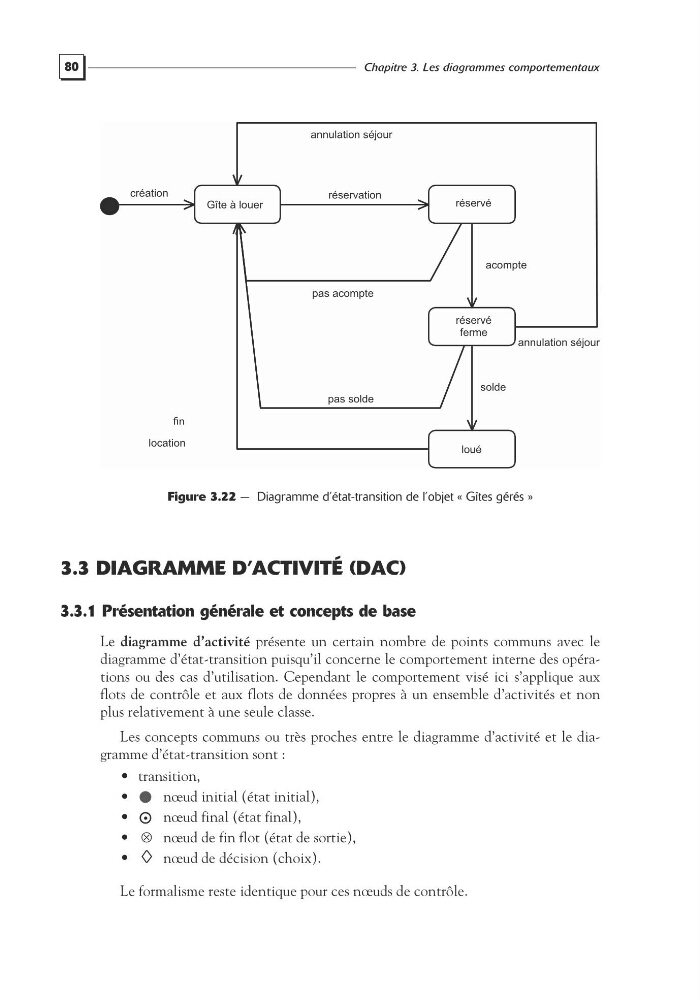

Figure 3.22 — Diagramme d’état-transition de l’objet « Gîtes gérés »
3.3 DIAGRAMME D’ACTIVITÉ (DAC)
3.3.1 Présentation générale et concepts de base
Le diagramme d’activité présente un certain nombre de points communs avec le
diagramme d’état-transition puisqu’il concerne le comportement interne des opérations ou des cas d’utilisation. Cependant le comportement visé ici s’applique aux
flots de contrôle et aux flots de données propres à un ensemble d’activités et non
plus relativement à une seule classe.
Les concepts communs ou très proches entre le diagramme d’activité et le diagramme d’état-transition sont :
• transition,
•
nœud initial (état initial),
•
nœud final (état final),
• ⊗ nœud de fin flot (état de sortie),
• ◊ nœud de décision (choix).
Le formalisme reste identique pour ces nœuds de contrôle.
Gîte à louer
création
réservé
réservé
ferme
loué
réservation
location
acompte
pas acompte
annulation séjour
solde
pas solde
annulation séjour
