78
Chapitre 3. Les diagrammes comportementaux
État historique
La mention de l’historisation d’un état composite permet de pouvoir indiquer la
réutilisation du dernier état historisé en cas de besoin.
Formalisme et exemple

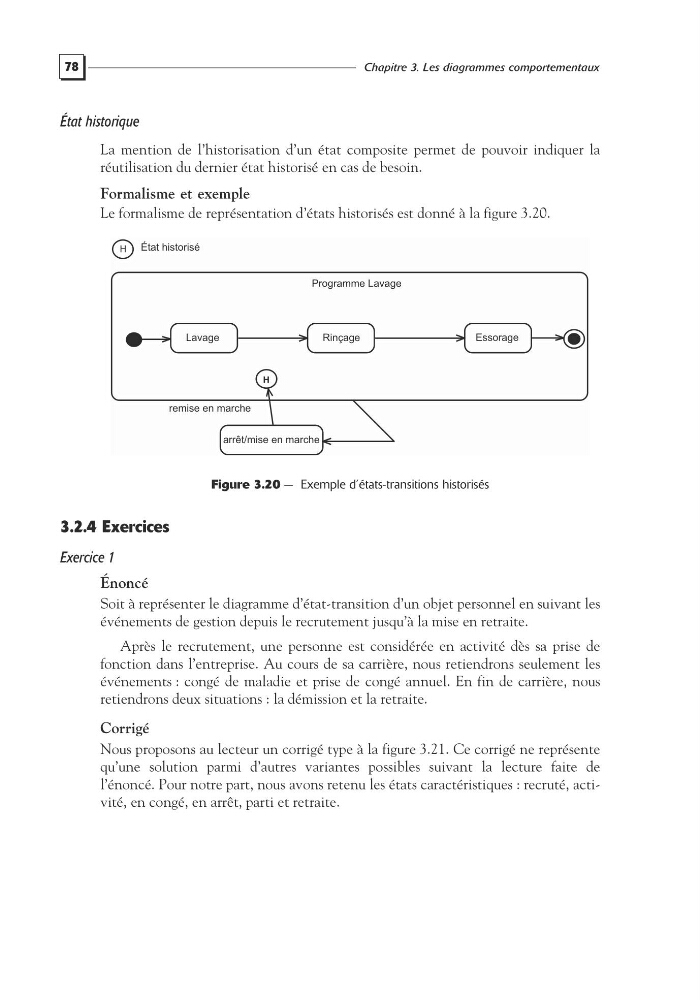

Le formalisme de représentation d’états historisés est donné à la figure 3.20.
Figure 3.20 — Exemple d’états-transitions historisés
3.2.4 Exercices
Exercice 1
Énoncé
Soit à représenter le diagramme d’état-transition d’un objet personnel en suivant les
événements de gestion depuis le recrutement jusqu’à la mise en retraite.
Après le recrutement, une personne est considérée en activité dès sa prise de
fonction dans l’entreprise. Au cours de sa carrière, nous retiendrons seulement les
événements : congé de maladie et prise de congé annuel. En fin de carrière, nous
retiendrons deux situations : la démission et la retraite.
Corrigé
Nous proposons au lecteur un corrigé type à la figure 3.21. Ce corrigé ne représente
qu’une solution parmi d’autres variantes possibles suivant la lecture faite de
l’énoncé. Pour notre part, nous avons retenu les états caractéristiques : recruté, activité, en congé, en arrêt, parti et retraite.
Programme Lavage
Lavage
Rinçage
Essorage
H
arrêt/mise en marche
remise en marche
H État historisé
Chapitre 3. Les diagrammes comportementaux
État historique
La mention de l’historisation d’un état composite permet de pouvoir indiquer la
réutilisation du dernier état historisé en cas de besoin.
Formalisme et exemple
Le formalisme de représentation d’états historisés est donné à la figure 3.20.
Figure 3.20 — Exemple d’états-transitions historisés
3.2.4 Exercices
Exercice 1
Énoncé
Soit à représenter le diagramme d’état-transition d’un objet personnel en suivant les
événements de gestion depuis le recrutement jusqu’à la mise en retraite.
Après le recrutement, une personne est considérée en activité dès sa prise de
fonction dans l’entreprise. Au cours de sa carrière, nous retiendrons seulement les
événements : congé de maladie et prise de congé annuel. En fin de carrière, nous
retiendrons deux situations : la démission et la retraite.
Corrigé
Nous proposons au lecteur un corrigé type à la figure 3.21. Ce corrigé ne représente
qu’une solution parmi d’autres variantes possibles suivant la lecture faite de
l’énoncé. Pour notre part, nous avons retenu les états caractéristiques : recruté, activité, en congé, en arrêt, parti et retraite.
Programme Lavage
Lavage
Rinçage
Essorage
H
arrêt/mise en marche
remise en marche
H État historisé
