3.2 Diagramme d’état-transition (DET)

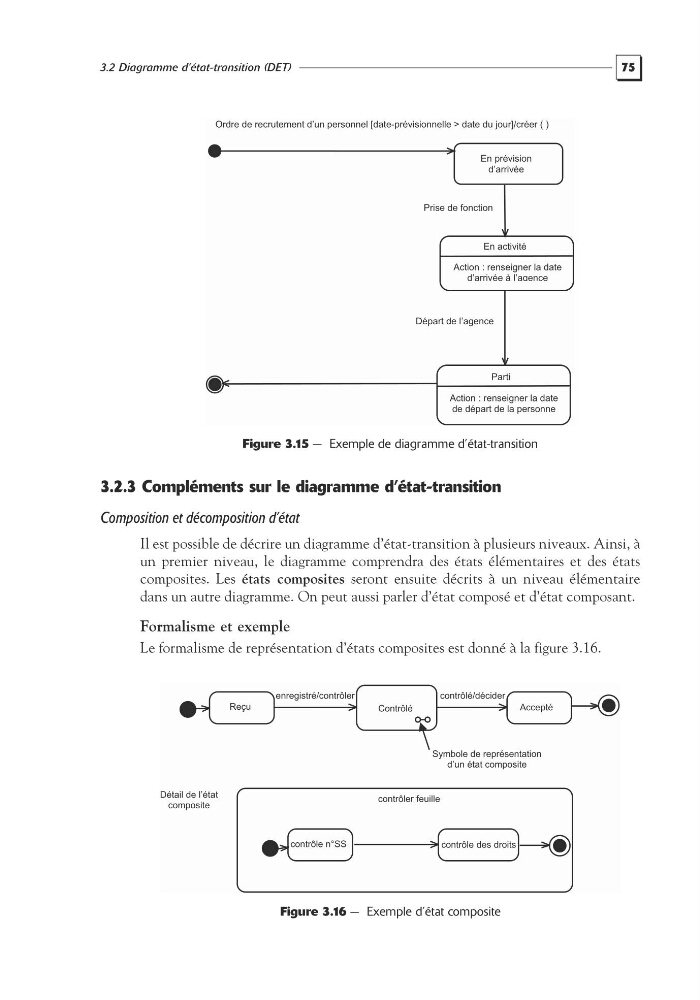

Figure 3.15 — Exemple de diagramme d’état-transition
3.2.3 Compléments sur le diagramme d’état-transition
Composition et décomposition d’état
Il est possible de décrire un diagramme d’état-transition à plusieurs niveaux. Ainsi, à
un premier niveau, le diagramme comprendra des états élémentaires et des états
composites. Les états composites seront ensuite décrits à un niveau élémentaire
dans un autre diagramme. On peut aussi parler d’état composé et d’état composant.
Formalisme et exemple
Le formalisme de représentation d’états composites est donné à la figure 3.16.
Figure 3.16 — Exemple d’état composite
Ordre de recrutement d’un personnel [date-prévisionnelle > date du jour]/créer ( )
Parti
Action : renseigner la date
de départ de la personne
En activité
En prévision
d’arrivée
Prise de fonction
Départ de l’agence
Action : renseigner la date
d’arrivée à l’agence
Détail de l’état
composite
Reçu
contrôlé/décider
Accepté
enregistré/contrôler
Contrôlé
contrôler feuille
contrôle n°SS
contrôle des droits
Symbole de représentation
d’un état composite
