73

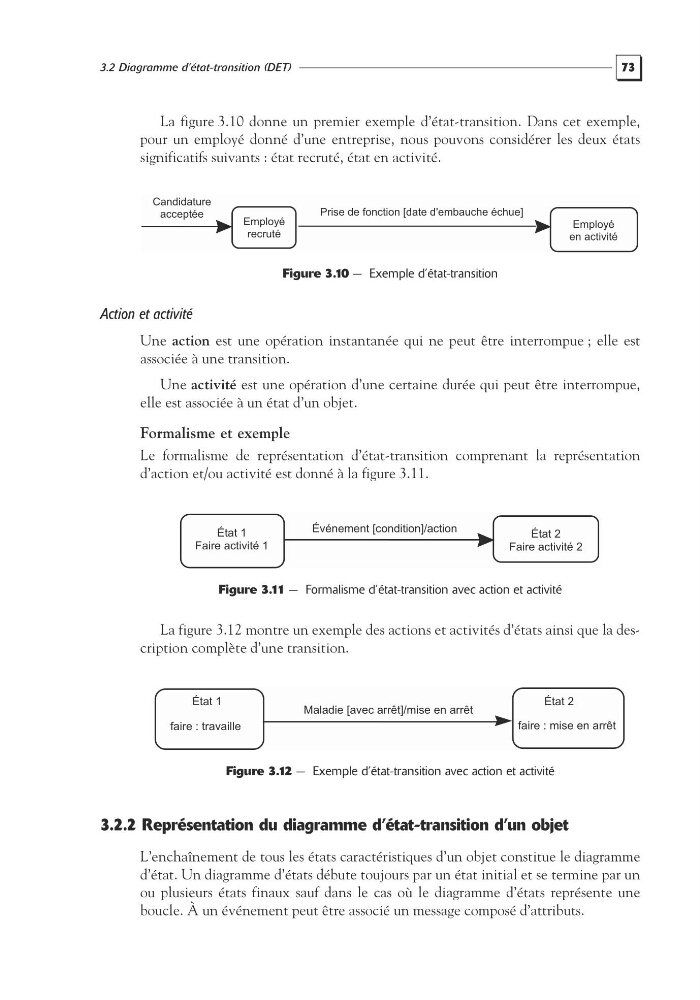

3.2 Diagramme d’état-transition (DET)
La figure 3.10 donne un premier exemple d’état-transition. Dans cet exemple,
pour un employé donné d’une entreprise, nous pouvons considérer les deux états
significatifs suivants : état recruté, état en activité.
Figure 3.10 — Exemple d’état-transition
Action et activité
Une action est une opération instantanée qui ne peut être interrompue ; elle est
associée à une transition.
Une activité est une opération d’une certaine durée qui peut être interrompue,
elle est associée à un état d’un objet.
Formalisme et exemple
Le formalisme de représentation d’état-transition comprenant la représentation
d’action et/ou activité est donné à la figure 3.11.
Figure 3.11 — Formalisme d’état-transition avec action et activité
La figure 3.12 montre un exemple des actions et activités d’états ainsi que la description complète d’une transition.
Figure 3.12 — Exemple d’état-transition avec action et activité
3.2.2 Représentation du diagramme d’état-transition d’un objet
L’enchaînement de tous les états caractéristiques d’un objet constitue le diagramme
d’état. Un diagramme d’états débute toujours par un état initial et se termine par un
ou plusieurs états finaux sauf dans le cas où le diagramme d’états représente une
boucle. À un événement peut être associé un message composé d’attributs.
Candidature
acceptée
Employé
recruté
Prise de fonction [date d'embauche échue]
Employé
en activité
État 1
Faire activité 1
Événement [condition]/action
État 2
Faire activité 2
État 1
faire : travaille
État 2
faire : mise en arrêt
Maladie [avec arrêt]/mise en arrêt
