3.1 Diagramme des cas d’utilisation (DCU)

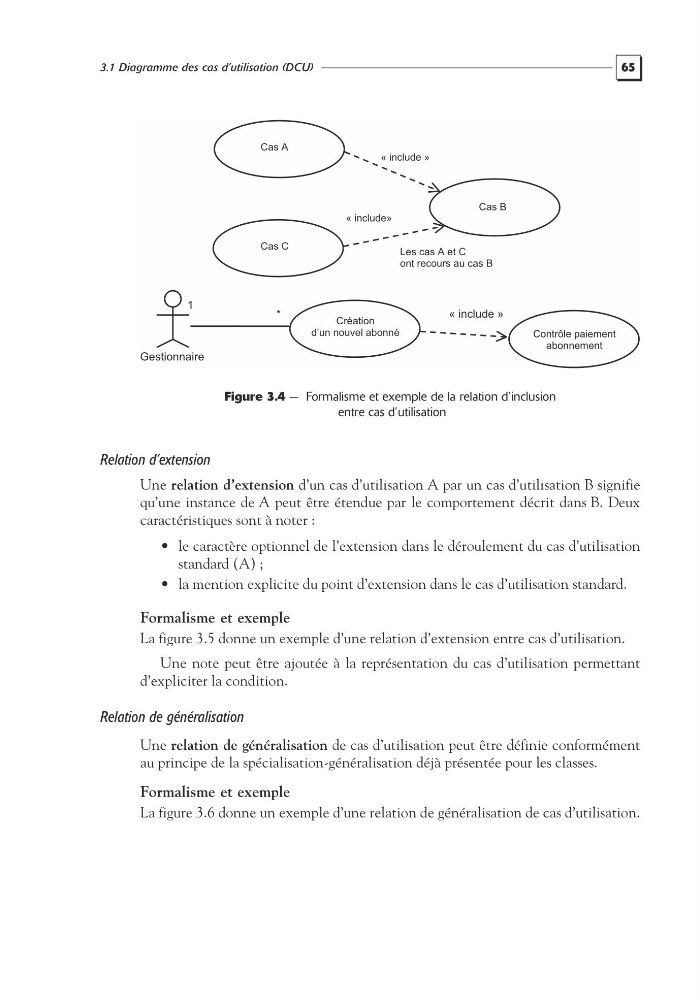

Figure 3.4 — Formalisme et exemple de la relation d’inclusion
entre cas d’utilisation
Relation d’extension
Une relation d’extension d’un cas d’utilisation A par un cas d’utilisation B signifie
qu’une instance de A peut être étendue par le comportement décrit dans B. Deux
caractéristiques sont à noter :
• le caractère optionnel de l’extension dans le déroulement du cas d’utilisation
standard (A) ;
• la mention explicite du point d’extension dans le cas d’utilisation standard.
Formalisme et exemple
La figure 3.5 donne un exemple d’une relation d’extension entre cas d’utilisation.
Une note peut être ajoutée à la représentation du cas d’utilisation permettant
d’expliciter la condition.
Relation de généralisation
Une relation de généralisation de cas d’utilisation peut être définie conformément
au principe de la spécialisation-généralisation déjà présentée pour les classes.
Formalisme et exemple
La figure 3.6 donne un exemple d’une relation de généralisation de cas d’utilisation.
1
Création
d’un nouvel abonné
Contrôle paiement
abonnement
Gestionnaire
*
« include »
Cas A
Cas B
« include »
Cas C
« include»
Les cas A et C
ont recours au cas B
