Chapitre 2. Les diagrammes structurels (ou statiques)

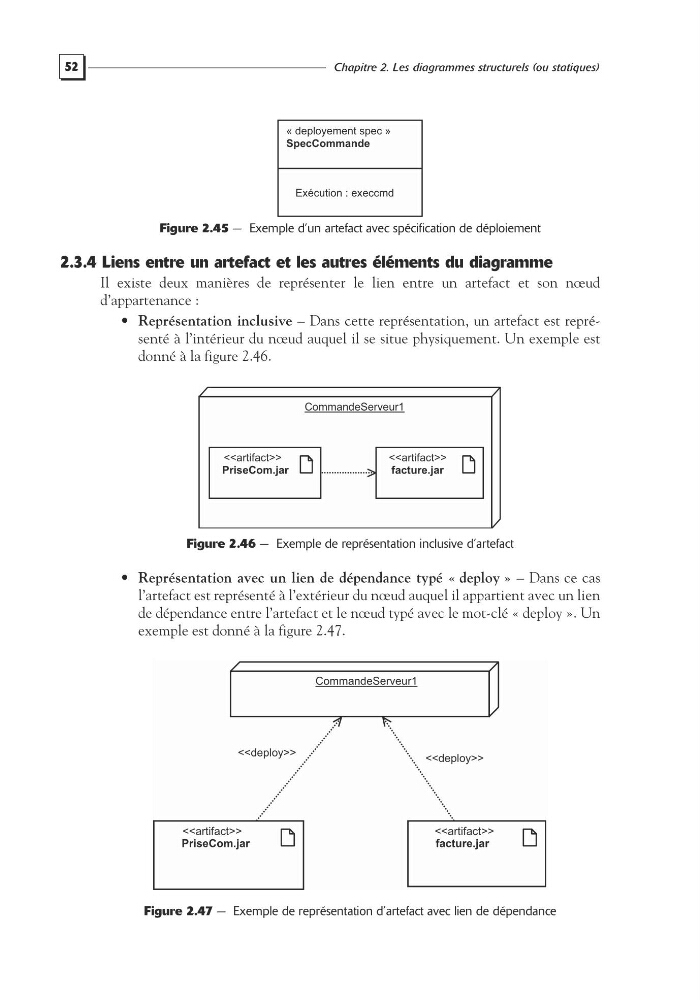

Figure 2.45 — Exemple d’un artefact avec spécification de déploiement
2.3.4 Liens entre un artefact et les autres éléments du diagramme
Il existe deux manières de représenter le lien entre un artefact et son nœud
d’appartenance :
• Représentation inclusive – Dans cette représentation, un artefact est représenté à l’intérieur du nœud auquel il se situe physiquement. Un exemple est
donné à la figure 2.46.
Figure 2.46 — Exemple de représentation inclusive d’artefact
• Représentation avec un lien de dépendance typé « deploy » – Dans ce cas
l’artefact est représenté à l’extérieur du nœud auquel il appartient avec un lien
de dépendance entre l’artefact et le nœud typé avec le mot-clé « deploy ». Un
exemple est donné à la figure 2.47.
Figure 2.47 — Exemple de représentation d’artefact avec lien de dépendance
« deployement spec »
SpecCommande
Exécution : execcmd
CommandeServeur1
PriseCom.jar
<>
facture.jar
<>
CommandeServeur1
PriseCom.jar
<>
facture.jar
<>
<>
<>
