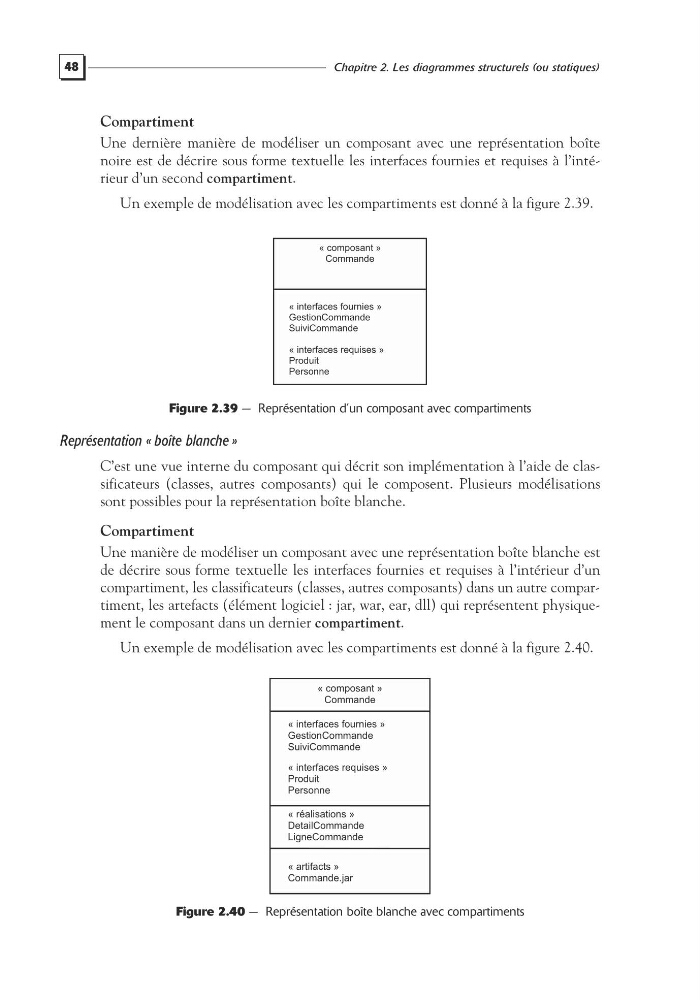

48
Chapitre 2. Les diagrammes structurels (ou statiques)
Compartiment
Une dernière manière de modéliser un composant avec une représentation boîte
noire est de décrire sous forme textuelle les interfaces fournies et requises à l’intérieur d’un second compartiment.
Un exemple de modélisation avec les compartiments est donné à la figure 2.39.
Figure 2.39 — Représentation d’un composant avec compartiments
Représentation « boîte blanche »
C’est une vue interne du composant qui décrit son implémentation à l’aide de classificateurs (classes, autres composants) qui le composent. Plusieurs modélisations
sont possibles pour la représentation boîte blanche.
Compartiment
Une manière de modéliser un composant avec une représentation boîte blanche est
de décrire sous forme textuelle les interfaces fournies et requises à l’intérieur d’un
compartiment, les classificateurs (classes, autres composants) dans un autre compartiment, les artefacts (élément logiciel : jar, war, ear, dll) qui représentent physiquement le composant dans un dernier compartiment.
Un exemple de modélisation avec les compartiments est donné à la figure 2.40.
Figure 2.40 — Représentation boîte blanche avec compartiments
« composant »
Commande
« interfaces fournies »
GestionCommande
SuiviCommande
« interfaces requises »
Produit
Personne
« composant »
Commande
« interfaces fournies »
GestionCommande
SuiviCommande
« interfaces requises »
Produit
Personne
« réalisations »
DetailCommande
LigneCommande
« artifacts »
Commande.jar
