Chapitre 2. Les diagrammes structurels (ou statiques)

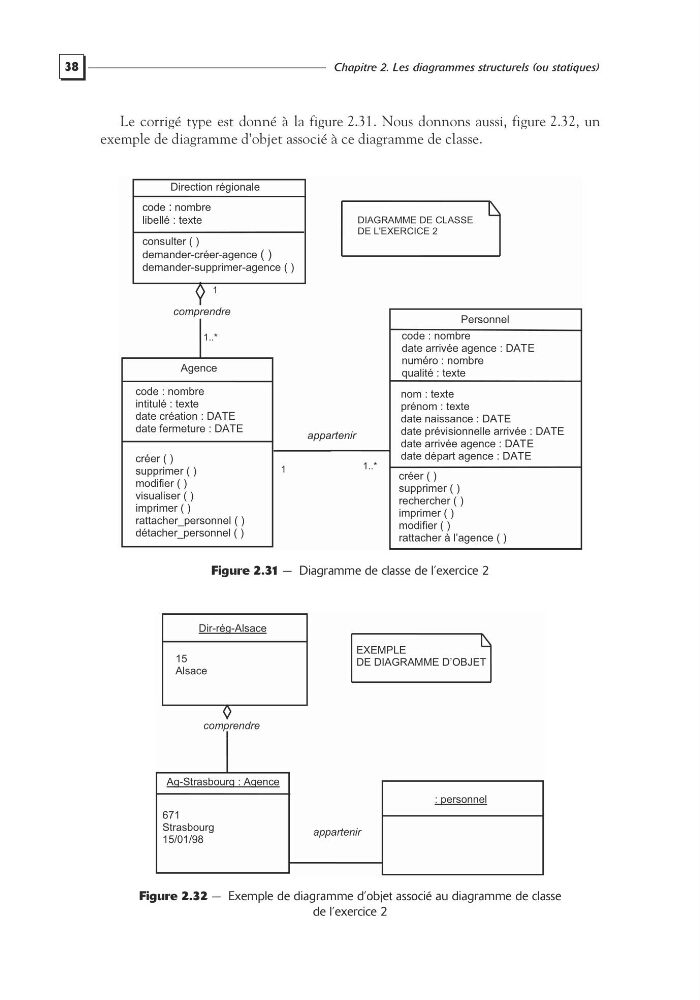

Le corrigé type est donné à la figure 2.31. Nous donnons aussi, figure 2.32, un
exemple de diagramme d’objet associé à ce diagramme de classe.
Figure 2.31 — Diagramme de classe de l’exercice 2
Figure 2.32 — Exemple de diagramme d’objet associé au diagramme de classe
de l’exercice 2
1
1..*
Personnel
nom : texte
prénom : texte
date naissance : DATE
date prévisionnelle arrivée : DATE
date arrivée agence : DATE
date départ agence : DATE
créer ( )
supprimer ( )
rechercher ( )
imprimer ( )
modifier ( )
rattacher à l’agence ( )
1..*
DIAGRAMME DE CLASSE
DE L'EXERCICE 2
appartenir
code : nombre
date arrivée agence : DATE
numéro : nombre
qualité : texte
Direction régionale
code : nombre
libellé : texte
consulter ( )
demander-créer-agence ( )
demander-supprimer-agence ( )
Agence
code : nombre
intitulé : texte
date création : DATE
date fermeture : DATE
créer ( )
supprimer ( )
modifier ( )
visualiser ( )
imprimer ( )
rattacher_personnel ( )
détacher_personnel ( )
1
comprendre
Ag-Strasbourg : Agence
671
Strasbourg
15/01/98
Dir-rég-Alsace
15
Alsace
comprendre
: personnel
EXEMPLE
DE DIAGRAMME D’OBJET
appartenir
