Chapitre 2. Les diagrammes structurels (ou statiques)
Formalisme et exemple

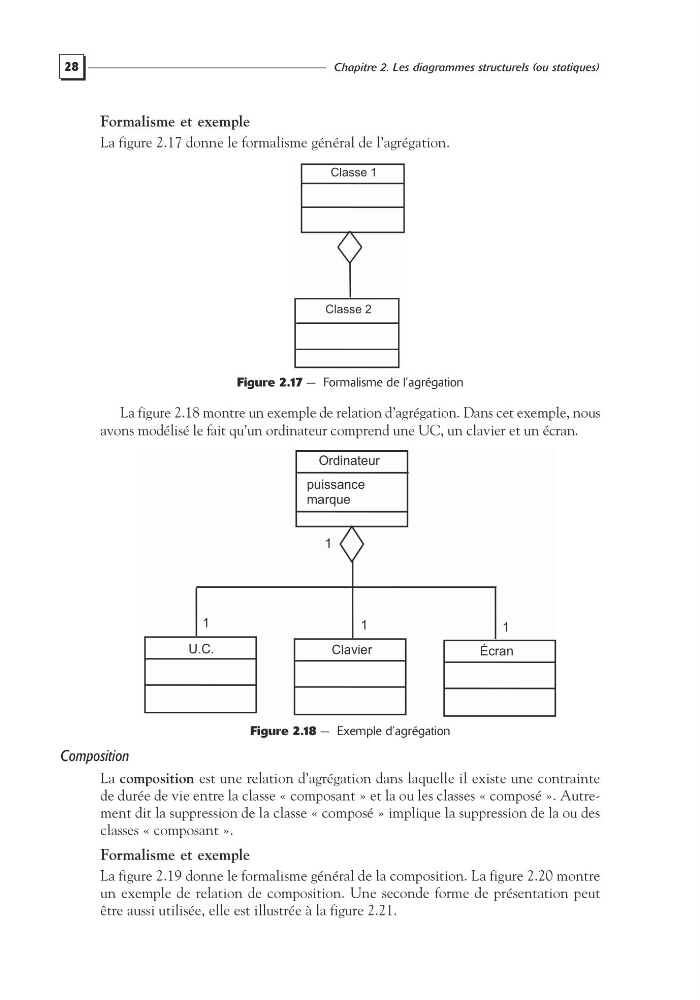

La figure 2.17 donne le formalisme général de l’agrégation.
Figure 2.17 — Formalisme de l’agrégation
La figure 2.18 montre un exemple de relation d’agrégation. Dans cet exemple, nous
avons modélisé le fait qu’un ordinateur comprend une UC, un clavier et un écran.
Figure 2.18 — Exemple d’agrégation
Composition
La composition est une relation d’agrégation dans laquelle il existe une contrainte
de durée de vie entre la classe « composant » et la ou les classes « composé ». Autrement dit la suppression de la classe « composé » implique la suppression de la ou des
classes « composant ».
Formalisme et exemple
La figure 2.19 donne le formalisme général de la composition. La figure 2.20 montre
un exemple de relation de composition. Une seconde forme de présentation peut
être aussi utilisée, elle est illustrée à la figure 2.21.
Classe 1
Classe 2
Clavier
U.C.
1
1
puissance
marque
Écran
1
1
Ordinateur
