Chapitre 2. Les diagrammes structurels (ou statiques)
Formalisme et exemple

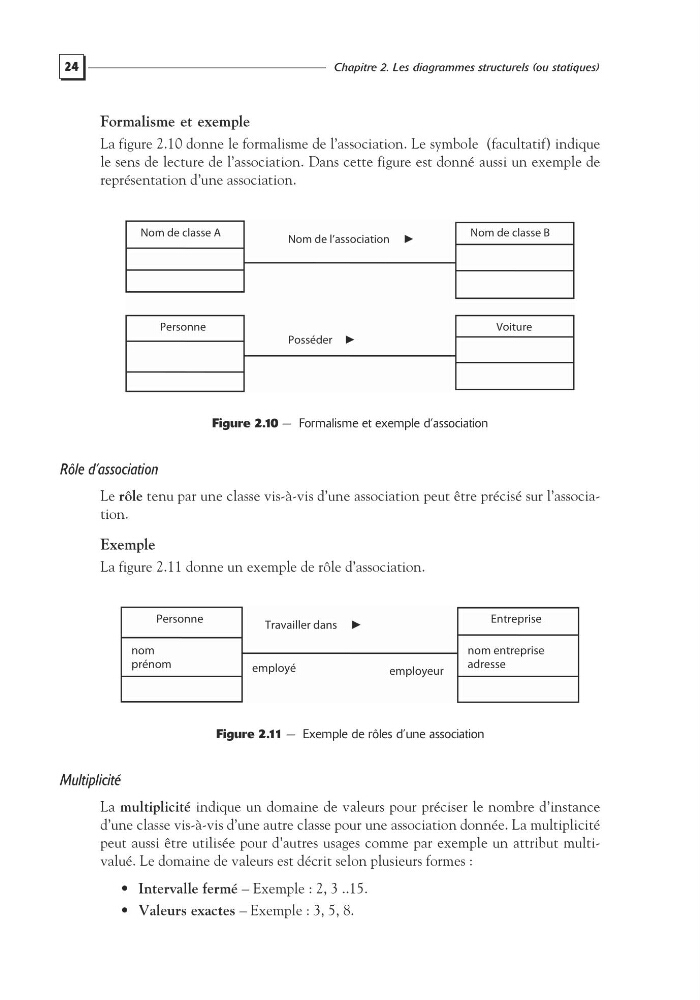

La figure 2.10 donne le formalisme de l’association. Le symbole (facultatif) indique
le sens de lecture de l’association. Dans cette figure est donné aussi un exemple de
représentation d’une association.
Figure 2.10 — Formalisme et exemple d’association
Rôle d’association
Le rôle tenu par une classe vis-à-vis d’une association peut être précisé sur l’association.
Exemple
La figure 2.11 donne un exemple de rôle d’association.
Figure 2.11 — Exemple de rôles d’une association
Multiplicité
La multiplicité indique un domaine de valeurs pour préciser le nombre d’instance
d’une classe vis-à-vis d’une autre classe pour une association donnée. La multiplicité
peut aussi être utilisée pour d’autres usages comme par exemple un attribut multivalué. Le domaine de valeurs est décrit selon plusieurs formes :
• Intervalle fermé – Exemple : 2, 3 ..15.
• Valeurs exactes – Exemple : 3, 5, 8.
Nom de classe A
Nom de classe B
Nom de l’association
Personne
Voiture
Posséder
Personne
Entreprise
Travailler dans
nom
prénom
nom entreprise
adresse
employé
employeur
